Kabelschutzrohre

Kabelschutzrohre von schweco Rohrsysteme
Kabelschutzrohre schaffen einen geschützten Leitungsweg für Energie-, Steuerungs- und Telekommunikationskabel. Je nach Produktbereich stehen Ausführungen aus PVC-U, PVC, PE-HD, PE100 und PE100-RC in unterschiedlichen Abmessungen, Rohrreihen, SDR-Klassen und Lieferformen zur Verfügung.

Die nachfolgenden Bereiche ordnen Werkstoffe, Normen, Verbindungstechniken und technische Daten den jeweiligen Rohrsystemen zu.

Warum sind Kabelschutzrohre für eine sichere Netzinfrastruktur wichtig?

Kabelschutzrohre schaffen einen dauerhaft geschützten Leitungsweg für Energie-, Steuerungs- und Telekommunikationskabel. Sie reduzieren das Risiko mechanischer Beschädigungen und erleichtern – abhängig von der jeweiligen Ausführung – den Einzug, die Nachbelegung oder den Austausch von Kabeln.

Für eine wirtschaftliche und betriebssichere Lösung müssen Werkstoff, Dimension, Rohrreihe, Innenfläche, Verbindungstechnik und Lieferform auf das Verlegeverfahren sowie die Vorgaben des Netzbetreibers abgestimmt werden. Das passende Kabelschutzrohr schützt damit nicht nur die verlegten Kabel, sondern unterstützt zugleich den zuverlässigen Betrieb und den späteren Ausbau der Netzinfrastruktur.

Kabelschutzrohre aus PVC-U und PE-HD schaffen einen geschützten Leitungsweg für Energie-, Steuerungs- und Telekommunikationskabel. Für beide Werkstoffe stehen projektbezogene Ausführungen zur Verfügung, die auf Trassenführung, Verlegeverfahren und technische Vorgaben abgestimmt werden können.

Entscheidend für die Auswahl sind unter anderem Einsatzbereich, Dimension, Rohrreihe, Innenfläche, Lieferform und Verbindungstechnik sowie die Anforderungen des Auftraggebers oder Netzbetreibers. Das Lieferprogramm von schweco Rohrsysteme umfasst PVC-U-Kabelschutzrohre nach DIN 16873 und DIN 16875 sowie PE-HD-Kabelschutzrohre nach DIN 16874.

Außendurchmesser, Rohrreihe, Innenfläche, Lieferform und Verbindungstechnik sind in den nachfolgenden Produktbereichen den jeweiligen Normen zugeordnet.

Einsatzbereiche und Vorteile von Kabelschutzrohren

Je nach Projektanforderung kommen Kabelschutzrohre aus PVC-U oder PE-HD beim Ausbau und bei der Erneuerung von Energie- und Telekommunikationsnetzen zum Einsatz. Sie schaffen einen dauerhaft geschützten Leitungsweg für Strom-, Steuerungs- und Telekommunikationskabel und richten sich an Netzbetreiber, Energieversorger, Telekommunikationsunternehmen sowie Tief- und Leitungsbauunternehmen.

Im Breitbandausbau bilden Kabelschutzrohre die übergeordnete Schutzinfrastruktur für FTTx-Netze – vom Backbone über Verteilnetze bis zu den Anschlussbereichen. Je nach Netzkonzept können Mikrorohre oder Mikrorohrverbände als Rohr-in-Rohr-System in geeignete Kabelschutzrohre eingebracht werden; die eigentliche Führung und Einblasung der Glasfaserkabel erfolgt innerhalb des abgestimmten Mikrorohrsystems.

Abhängig von Rohrausführung und Projektanforderung eignen sich Kabelschutzrohre für die Verlegung im offenen Graben sowie für grabenarme oder grabenlose Verfahren wie das Pflug- oder HDD-Verfahren. Die Trennung von Rohrbau und Kabelinstallation ermöglicht eine spätere Erstbelegung, Nachbelegung oder den Austausch von Kabeln, ohne die gesamte Trasse erneut öffnen zu müssen. Das schafft Reserven für Netzerweiterungen und vereinfacht zukünftige Anpassungen.

PVC-U

PVC-Kabelschutzrohre von schweco Rohrsysteme

PVC-Kabelschutzrohre schützen Energie-, Steuerungs- und Telekommunikationskabel in erdverlegten Rohrtrassen. schweco Rohrsysteme führt Ausführungen nach DIN 16873 aus PVC-U sowie nach DIN 16875 aus PVC.

Beide Normen legen Maße, Beschaffenheit, Kennzeichnung und technische Lieferbedingungen fest. Je nach Ausführung sind die Rohre mit Klebe- oder Steckmuffe erhältlich. Details zu den jeweiligen Ausführungen finden Sie in den nachfolgenden Bereichen.

PVC-U-Kabelschutzrohre nach DIN 16873 werden aus Neuware gefertigt und für den Schutz von Energie-, Steuerungs- und Telekommunikationskabeln eingesetzt. Die Norm legt Maße und technische Lieferbedingungen fest. Je nach Ausführung sind die Rohre mit Klebe- oder Steckmuffe erhältlich.

PVC-Kabelschutzrohre nach DIN 16875 werden aus Regranulat beziehungsweise Umlaufmaterial gefertigt und für den Schutz von Energie-, Steuerungs- und Telekommunikationskabeln eingesetzt. Dadurch wird der Bedarf an Neuware reduziert und vorhandenes PVC-Material erneut genutzt. Die Norm legt Maße und technische Lieferbedingungen fest. Je nach Ausführung sind die Rohre mit Klebe- oder Steckmuffe erhältlich.

DIN 16873 | PVC-U

PVC-U-Kabelschutzrohr mit Steckmuffe nach DIN 16873

PVC-U Kabelschutzrohr mit Steckmuffe | DIN 16873

Qualitätsnorm​
DIN 16873

Material
PVC-U

Lieferform

Stangen

Durchmesser​​
50mm – 200mm

Innenfläche
glatt

Farbe
schwarz, optional mit farbiger Außenschicht

PVC-U-Kabelschutzrohr mit Steckmuffe | DIN 16873

Artikelnummer Verbindung Abmessung Rohrreihe Lieferform Lieferlänge Gewicht
211076 Steckmuffe 50 x 1,8 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,422 kg/m
211077 Steckmuffe 50 x 2,4 mm Rohrreihe 4 Stangenware 6 m Baulänge 0,552 kg/m
211078 Steckmuffe 63 x 1,9 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,562 kg/m
211080 Steckmuffe 75 x 2,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,782 kg/m
211082 Steckmuffe 90 x 2,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,130 kg/m
211084 Steckmuffe 110 x 3,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,640 kg/m
211085 Steckmuffe 110 x 5,3 mm Rohrreihe 4 Stangenware 6 m Baulänge 2,610 kg/m
211086 Steckmuffe 125 x 3,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,130 kg/m
211088 Steckmuffe 140 x 4,1 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,650 kg/m
211090 Steckmuffe 160 x 4,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,440 kg/m
211091 Steckmuffe 160 x 7,7 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,470 kg/m
211092 Steckmuffe 200 x 4,0 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,700 kg/m
211093 Steckmuffe 200 x 5,9 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,505 kg/m
219433 Steckmuffe 160 x 3,2 mm nicht angegeben Stangenware 6 m Baulänge 2,410 kg/m
PVC-U-Kabelschutzrohr mit Klebemuffe nach DIN 16873

PVC-U Kabelschutzrohr mit Klebemuffe | DIN 16873

Qualitätsnorm​
DIN 16873

Material
PVC-U

Lieferform

Stangen

Durchmesser​​
50mm – 200mm

Innenfläche
glatt

Farbe
schwarz, optional mit farbiger Außenschicht

PVC-U-Kabelschutzrohr mit Klebemuffe | DIN 16873

PVC Kabelschutzrohre mit Klebemuffe
Artikelnummer Verbindung Abmessung Rohrreihe Lieferform Lieferlänge Gewicht
211000 Klebemuffe 50 x 1,8 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,422 kg/m
211001 Klebemuffe 50 x 2,4 mm Rohrreihe 4 Stangenware 6 m Baulänge 0,552 kg/m
211002 Klebemuffe 63 x 1,9 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,562 kg/m
211003 Klebemuffe 63 x 3,0 mm Rohrreihe 4 Stangenware 6 m Baulänge 0,854 kg/m
211004 Klebemuffe 75 x 2,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,782 kg/m
211005 Klebemuffe 75 x 3,6 mm Rohrreihe 4 Stangenware 6 m Baulänge 1,220 kg/m
211007 Klebemuffe 90 x 2,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,130 kg/m
211008 Klebemuffe 90 x 4,3 mm Rohrreihe 4 Stangenware 6 m Baulänge 1,750 kg/m
211010 Klebemuffe 110 x 3,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,640 kg/m
211011 Klebemuffe 110 x 5,3 mm Rohrreihe 4 Stangenware 6 m Baulänge 2,610 kg/m
211012 Klebemuffe 125 x 3,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,130 kg/m
211013 Klebemuffe 125 x 6,0 mm Rohrreihe 4 Stangenware 6 m Baulänge 3,340 kg/m
211015 Klebemuffe 140 x 4,1 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,650 kg/m
211016 Klebemuffe 140 x 6,7 mm Rohrreihe 4 Stangenware 6 m Baulänge 4,180 kg/m
211017 Klebemuffe 160 x 4,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,440 kg/m
211018 Klebemuffe 160 x 7,7 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,470 kg/m
211019 Klebemuffe 200 x 4,0 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,700 kg/m
219484 Klebemuffe 63 x 4,7 mm nicht angegeben Stangenware 6 m Baulänge 1,290 kg/m
219485 Klebemuffe 160 x 3,2 mm nicht angegeben Stangenware 6 m Baulänge 2,410 kg/m
219486 Klebemuffe 200 x 5,9 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,440 kg/m

DIN 16875 | PVC

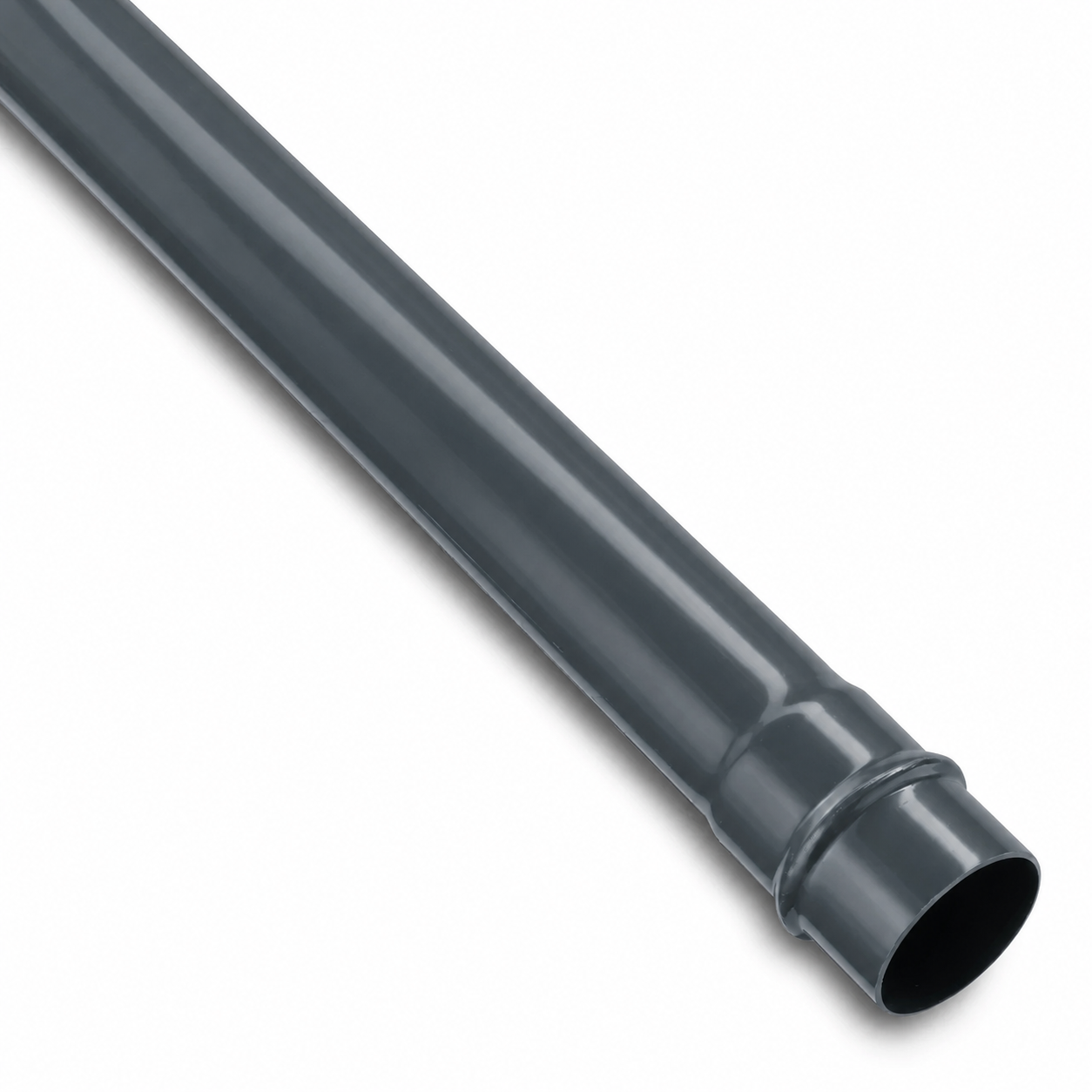

PVC-Kabelschutzrohr mit Steckmuffe nach DIN 16875

PVC Kabelschutzrohr mit Steckmuffe | DIN 16875

Qualitätsnorm​
DIN 16875

Material
PVC

Lieferform

Stangen

Durchmesser​​
50mm – 200mm

Innenfläche
glatt

Farbe
anthrazit

PVC-Kabelschutzrohr mit Steckmuffe | DIN 16875

Artikelnummer Verbindung Abmessung Rohrreihe Lieferform Lieferlänge Gewicht
219537 Steckmuffe 50 x 1,8 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,420 kg/m
219538 Steckmuffe 50 x 2,4 mm Rohrreihe 4 Stangenware 6 m Baulänge 0,550 kg/m
219539 Steckmuffe 63 x 1,9 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,560 kg/m
219540 Steckmuffe 75 x 2,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,780 kg/m
219541 Steckmuffe 90 x 2,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,130 kg/m
219542 Steckmuffe 110 x 3,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,640 kg/m
219543 Steckmuffe 110 x 5,3 mm Rohrreihe 4 Stangenware 6 m Baulänge 2,610 kg/m
219544 Steckmuffe 125 x 3,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,130 kg/m
219545 Steckmuffe 140 x 4,1 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,650 kg/m
219546 Steckmuffe 160 x 3,2 mm nicht angegeben Stangenware 6 m Baulänge 2,410 kg/m
219547 Steckmuffe 160 x 4,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,440 kg/m
219548 Steckmuffe 160 x 7,7 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,470 kg/m
219549 Steckmuffe 200 x 4,0 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,700 kg/m
219550 Steckmuffe 200 x 5,9 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,440 kg/m

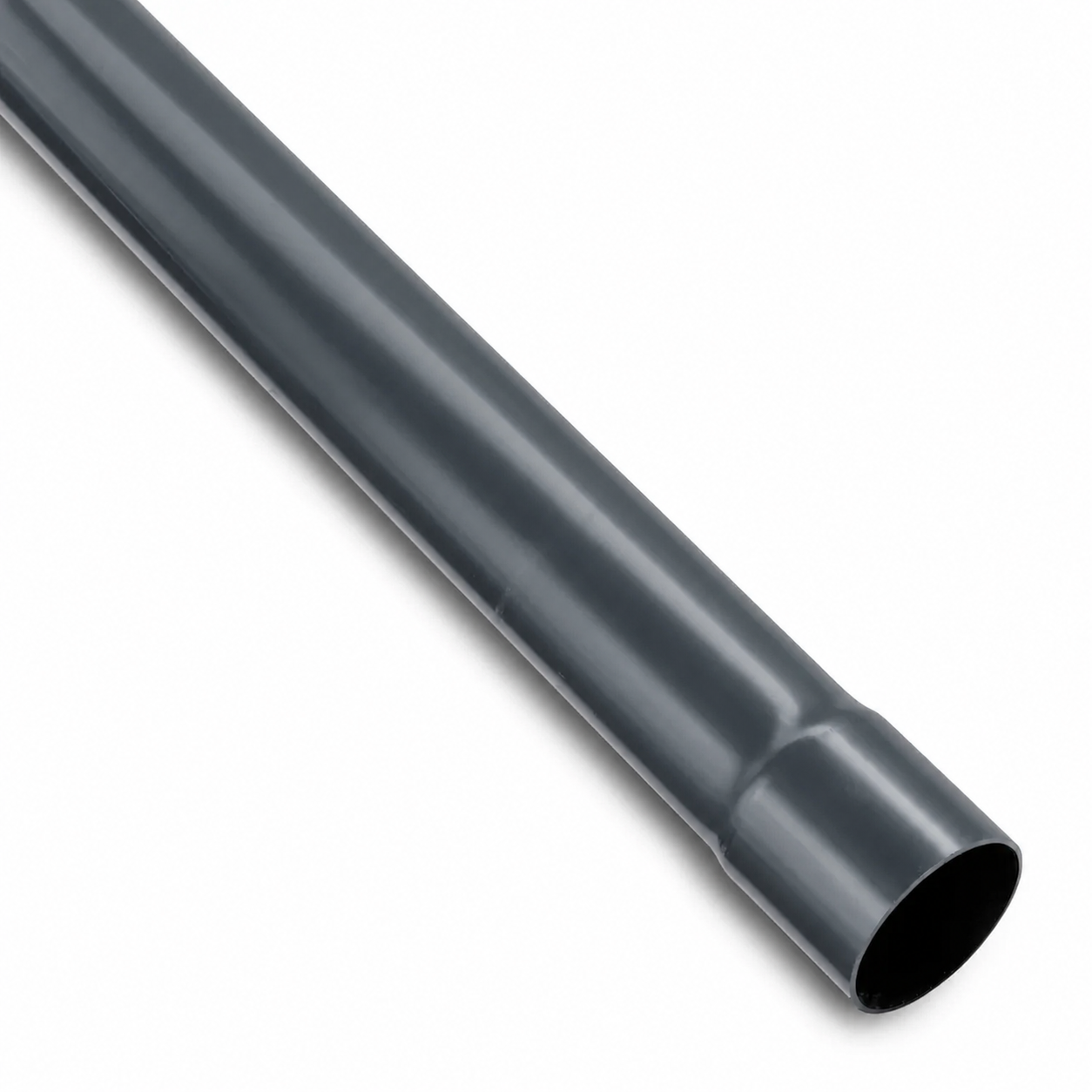

PVC-Kabelschutzrohr mit Klebemuffe nach DIN 16875

PVC Kabelschutzrohr mit Klebemuffe | DIN 16875

Qualitätsnorm​
DIN 16875

Material
PVC

Lieferform

Stangen

Durchmesser​​
50mm – 200mm

Innenfläche
glatt

Farbe
anthrazit

PVC-Kabelschutzrohr mit Klebemuffe | DIN 16875

Artikelnummer Verbindung Abmessung Rohrreihe Lieferform Lieferlänge Gewicht
219601 Klebemuffe 50 x 1,8 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,422 kg/m
219602 Klebemuffe 50 x 2,4 mm Rohrreihe 4 Stangenware 6 m Baulänge 0,552 kg/m
219603 Klebemuffe 63 x 1,9 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,562 kg/m
219604 Klebemuffe 63 x 3,0 mm Rohrreihe 4 Stangenware 6 m Baulänge 0,854 kg/m
219605 Klebemuffe 75 x 2,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 0,782 kg/m
219606 Klebemuffe 90 x 2,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,130 kg/m
219607 Klebemuffe 90 x 4,3 mm Rohrreihe 4 Stangenware 6 m Baulänge 1,750 kg/m
219608 Klebemuffe 110 x 3,2 mm Rohrreihe 3 Stangenware 6 m Baulänge 1,640 kg/m
219609 Klebemuffe 110 x 5,3 mm Rohrreihe 4 Stangenware 6 m Baulänge 2,610 kg/m
219610 Klebemuffe 125 x 3,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,130 kg/m
219611 Klebemuffe 125 x 6,0 mm Rohrreihe 4 Stangenware 6 m Baulänge 3,340 kg/m
219612 Klebemuffe 140 x 4,1 mm Rohrreihe 3 Stangenware 6 m Baulänge 2,650 kg/m
219613 Klebemuffe 140 x 6,7 mm Rohrreihe 4 Stangenware 6 m Baulänge 4,180 kg/m
219614 Klebemuffe 160 x 3,2 mm nicht angegeben Stangenware 6 m Baulänge 2,410 kg/m
219615 Klebemuffe 160 x 4,7 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,440 kg/m
219616 Klebemuffe 160 x 7,7 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,470 kg/m
219617 Klebemuffe 200 x 4,0 mm Rohrreihe 3 Stangenware 6 m Baulänge 3,700 kg/m
219618 Klebemuffe 200 x 5,9 mm Rohrreihe 4 Stangenware 6 m Baulänge 5,440 kg/m

PE-HD

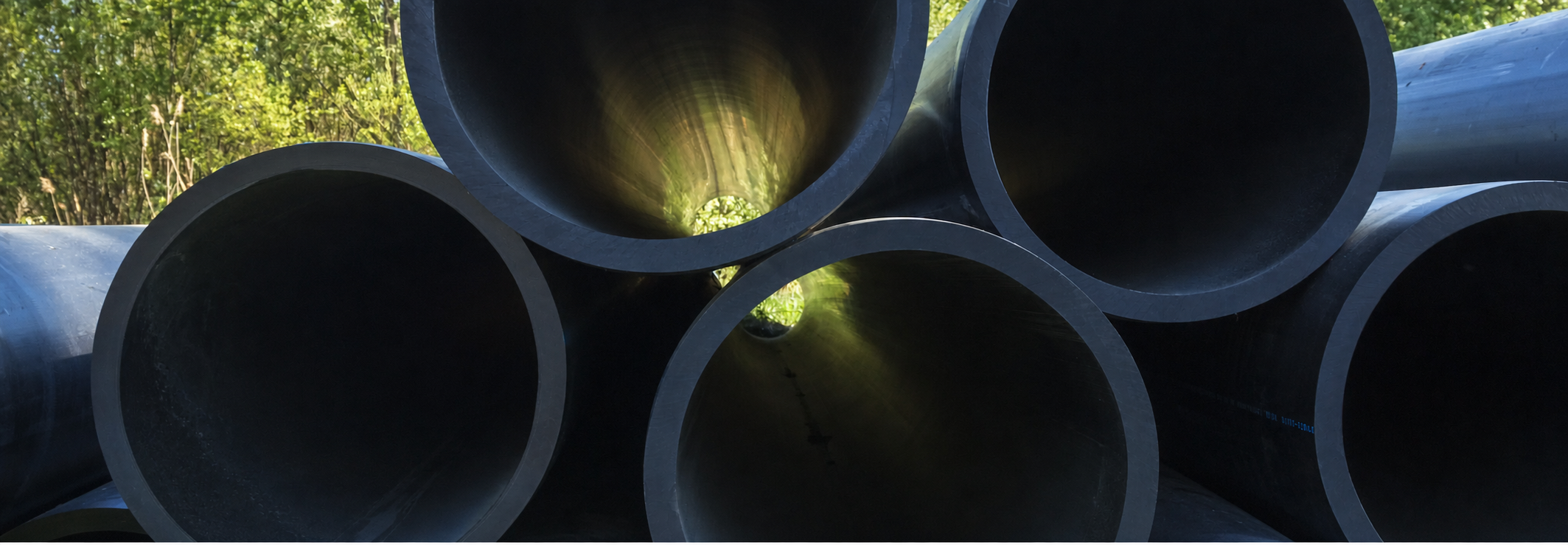

PE-HD-Kabelschutzrohre von schweco Rohrsysteme

PE-HD-Kabelschutzrohre schützen Energie-, Steuerungs- und Telekommunikationskabel bei der unterirdischen Verlegung. Das flexible und korrosionsbeständige Rohrsystem eignet sich – abhängig von Rohrausführung, Dimension und Projektanforderung – für offene und grabenlose Verlegeverfahren.

Glatte oder längsgeriefte Innenflächen unterstützen den Kabeleinzug. Unterschiedliche Abmessungen, Lieferformen und Verbindungstechniken ermöglichen eine auf Trassenführung, Bauablauf und Netzbetreibervorgaben abgestimmte Ausführung. Projektbezogene Bedarfslängen – beispielsweise für längere Bohrstrecken – sind auf Anfrage möglich.

DIN 16874 | PE-HD

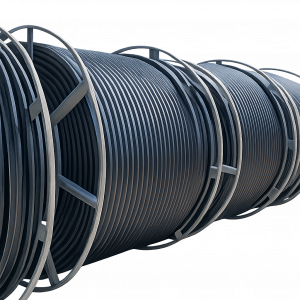

PE-Rohre auf Ringbund

PE-HD-Kabelschutzrohr | DIN 16874

Qualitätsnorm
DIN 16874

Material
PE-HD

Typ
Vollwand

Lieferform

Stangen
Ringbund
Trommel

Außendurchmesser
32–225 mm

Innenfläche
glatt oder innen längsgerieft

SDR-Klassen
SDR 11, SDR 17,6 und SDR 17

Farbe
schwarz, optional mit farbiger Außenschicht oder Streifen

SDR 11

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
219669 32 × 3,0 mm SDR 11 Stangenware 6 m 0,279 kg/m
219670 32 × 3,0 mm SDR 11 Stangenware 12 m 0,279 kg/m
219671 32 × 3,0 mm SDR 11 Ringbund 100 m 0,279 kg/m
219672 32 × 3,0 mm SDR 11 Trommel 4000 m 0,279 kg/m
219673 40 × 3,7 mm SDR 11 Stangenware 6 m 0,430 kg/m
219674 40 × 3,7 mm SDR 11 Stangenware 12 m 0,430 kg/m
219675 40 × 3,7 mm SDR 11 Ringbund 100 m 0,430 kg/m
219676 40 × 3,7 mm SDR 11 Trommel 3000 m 0,430 kg/m
219677 50 × 4,6 mm SDR 11 Stangenware 6 m 0,666 kg/m
219678 50 × 4,6 mm SDR 11 Stangenware 12 m 0,666 kg/m
219679 50 × 4,6 mm SDR 11 Ringbund 100 m 0,666 kg/m
219680 50 × 4,6 mm SDR 11 Trommel 2500 m 0,666 kg/m
219681 63 × 5,8 mm SDR 11 Stangenware 6 m 1,050 kg/m
219682 63 × 5,8 mm SDR 11 Stangenware 12 m 1,050 kg/m
219683 63 × 5,8 mm SDR 11 Ringbund 100 m 1,050 kg/m
219684 63 × 5,8 mm SDR 11 Trommel 1500 m 1,050 kg/m
219685 75 × 6,8 mm SDR 11 Stangenware 6 m 1,470 kg/m
219686 75 × 6,8 mm SDR 11 Stangenware 12 m 1,470 kg/m
219687 75 × 6,8 mm SDR 11 Ringbund 100 m 1,470 kg/m
219688 75 × 6,8 mm SDR 11 Trommel 1100 m 1,470 kg/m
219689 90 × 8,2 mm SDR 11 Stangenware 6 m 2,120 kg/m
219690 90 × 8,2 mm SDR 11 Stangenware 12 m 2,120 kg/m
219691 90 × 8,2 mm SDR 11 Ringbund 100 m 2,120 kg/m
219692 90 × 8,2 mm SDR 11 Trommel 600 m 2,120 kg/m
219693 110 × 10,0 mm SDR 11 Stangenware 6 m 3,140 kg/m
219694 110 × 10,0 mm SDR 11 Stangenware 12 m 3,140 kg/m
219695 110 × 10,0 mm SDR 11 Ringbund 100 m 3,140 kg/m
219696 110 × 10,0 mm SDR 11 Trommel 400 m 3,140 kg/m
219697 125 × 11,4 mm SDR 11 Stangenware 6 m 4,080 kg/m
219698 125 × 11,4 mm SDR 11 Stangenware 12 m 4,080 kg/m
219699 125 × 11,4 mm SDR 11 Ringbund 100 m 4,080 kg/m
219700 140 × 12,7 mm SDR 11 Stangenware 6 m 5,090 kg/m
219701 140 × 12,7 mm SDR 11 Stangenware 12 m 5,090 kg/m
219702 140 × 12,7 mm SDR 11 Ringbund 100 m 5,090 kg/m
219703 160 × 14,6 mm SDR 11 Stangenware 6 m 6,680 kg/m
219704 160 × 14,6 mm SDR 11 Stangenware 12 m 6,680 kg/m
219705 160 × 14,6 mm SDR 11 Ringbund 100 m 6,680 kg/m
219706 180 × 16,4 mm SDR 11 Stangenware 6 m 8,440 kg/m
219707 180 × 16,4 mm SDR 11 Stangenware 12 m 8,440 kg/m
219708 180 × 16,4 mm SDR 11 Ringbund 100 m 8,440 kg/m
219709 200 × 18,2 mm SDR 11 Stangenware 6 m 10,400 kg/m
219710 200 × 18,2 mm SDR 11 Stangenware 12 m 10,400 kg/m
219711 225 × 20,5 mm SDR 11 Stangenware 6 m 13,200 kg/m
219712 225 × 20,5 mm SDR 11 Stangenware 12 m 13,200 kg/m

SDR 17,6

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
219763 32 × 2,0 mm SDR 17,6 Stangenware 6 m 0,196 kg/m
219764 32 × 2,0 mm SDR 17,6 Stangenware 12 m 0,196 kg/m
219765 32 × 2,0 mm SDR 17,6 Ringbund 100 m 0,196 kg/m
219766 40 × 2,3 mm SDR 17,6 Stangenware 6 m 0,285 kg/m
219767 40 × 2,3 mm SDR 17,6 Stangenware 12 m 0,285 kg/m
219768 40 × 2,3 mm SDR 17,6 Ringbund 100 m 0,285 kg/m
219769 50 × 2,9 mm SDR 17,6 Stangenware 6 m 0,441 kg/m
219770 50 × 2,9 mm SDR 17,6 Stangenware 12 m 0,441 kg/m
219771 50 × 2,9 mm SDR 17,6 Ringbund 100 m 0,441 kg/m
219772 63 × 3,6 mm SDR 17,6 Stangenware 6 m 0,688 kg/m
219773 63 × 3,6 mm SDR 17,6 Stangenware 12 m 0,688 kg/m
219774 63 × 3,6 mm SDR 17,6 Ringbund 100 m 0,688 kg/m
219775 75 × 4,3 mm SDR 17,6 Stangenware 6 m 0,978 kg/m
219776 75 × 4,3 mm SDR 17,6 Stangenware 12 m 0,978 kg/m
219777 75 × 4,3 mm SDR 17,6 Ringbund 100 m 0,978 kg/m
219778 90 × 5,1 mm SDR 17,6 Stangenware 6 m 1,400 kg/m
219779 90 × 5,1 mm SDR 17,6 Stangenware 12 m 1,400 kg/m
219780 90 × 5,1 mm SDR 17,6 Ringbund 100 m 1,400 kg/m
219781 110 × 6,3 mm SDR 17,6 Stangenware 6 m 2,080 kg/m
219782 110 × 6,3 mm SDR 17,6 Stangenware 12 m 2,080 kg/m
219783 110 × 6,3 mm SDR 17,6 Ringbund 100 m 2,080 kg/m
219784 125 × 7,1 mm SDR 17,6 Stangenware 6 m 2,670 kg/m
219785 125 × 7,1 mm SDR 17,6 Stangenware 12 m 2,670 kg/m
219786 140 × 8,0 mm SDR 17,6 Stangenware 6 m 3,340 kg/m
219787 140 × 8,0 mm SDR 17,6 Stangenware 12 m 3,340 kg/m
219788 160 × 9,1 mm SDR 17,6 Stangenware 6 m 4,380 kg/m
219789 160 × 9,1 mm SDR 17,6 Stangenware 12 m 4,380 kg/m
219790 180 × 10,2 mm SDR 17,6 Stangenware 6 m 5,500 kg/m
219791 180 × 10,2 mm SDR 17,6 Stangenware 12 m 5,500 kg/m
219792 200 × 11,4 mm SDR 17,6 Stangenware 6 m 6,800 kg/m
219793 200 × 11,4 mm SDR 17,6 Stangenware 12 m 6,800 kg/m
219794 225 × 12,8 mm SDR 17,6 Stangenware 6 m 8,600 kg/m
219795 225 × 12,8 mm SDR 17,6 Stangenware 12 m 8,600 kg/m

SDR 17

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
219846 32 × 2,0 mm SDR 17 Stangenware 6 m 0,196 kg/m
219847 32 × 2,0 mm SDR 17 Stangenware 12 m 0,196 kg/m
219848 32 × 2,0 mm SDR 17 Ringbund 100 m 0,196 kg/m
219849 40 × 2,4 mm SDR 17 Stangenware 6 m 0,296 kg/m
219850 40 × 2,4 mm SDR 17 Stangenware 12 m 0,296 kg/m
219851 40 × 2,4 mm SDR 17 Ringbund 100 m 0,296 kg/m
219852 50 × 3,0 mm SDR 17 Stangenware 6 m 0,453 kg/m
219853 50 × 3,0 mm SDR 17 Stangenware 12 m 0,453 kg/m
219854 50 × 3,0 mm SDR 17 Ringbund 100 m 0,453 kg/m
219855 63 × 3,8 mm SDR 17 Stangenware 6 m 0,721 kg/m
219856 63 × 3,8 mm SDR 17 Stangenware 12 m 0,721 kg/m
219857 63 × 3,8 mm SDR 17 Ringbund 100 m 0,721 kg/m
219858 75 × 4,5 mm SDR 17 Stangenware 6 m 1,020 kg/m
219859 75 × 4,5 mm SDR 17 Stangenware 12 m 1,020 kg/m
219860 75 × 4,5 mm SDR 17 Ringbund 100 m 1,020 kg/m
219861 90 × 5,4 mm SDR 17 Stangenware 6 m 1,460 kg/m
219862 90 × 5,4 mm SDR 17 Stangenware 12 m 1,460 kg/m
219863 90 × 5,4 mm SDR 17 Ringbund 100 m 1,460 kg/m
219864 110 × 6,6 mm SDR 17 Stangenware 6 m 2,170 kg/m
219865 110 × 6,6 mm SDR 17 Stangenware 12 m 2,170 kg/m
219866 110 × 6,6 mm SDR 17 Ringbund 100 m 2,170 kg/m
219867 125 × 7,4 mm SDR 17 Stangenware 6 m 2,770 kg/m
219868 125 × 7,4 mm SDR 17 Stangenware 12 m 2,770 kg/m
219869 140 × 8,3 mm SDR 17 Stangenware 6 m 3,470 kg/m
219870 140 × 8,3 mm SDR 17 Stangenware 12 m 3,470 kg/m
219871 160 × 9,5 mm SDR 17 Stangenware 6 m 4,530 kg/m
219872 160 × 9,5 mm SDR 17 Stangenware 12 m 4,530 kg/m
219873 180 × 10,7 mm SDR 17 Stangenware 6 m 5,730 kg/m
219874 180 × 10,7 mm SDR 17 Stangenware 12 m 5,730 kg/m
219875 200 × 11,9 mm SDR 17 Stangenware 6 m 7,080 kg/m
219876 200 × 11,9 mm SDR 17 Stangenware 12 m 7,080 kg/m
219877 225 × 13,4 mm SDR 17 Stangenware 6 m 8,900 kg/m
219878 225 × 13,4 mm SDR 17 Stangenware 12 m 8,900 kg/m

Die verfügbaren Lieferformen richten sich nach Außendurchmesser und SDR-Klasse. Die Tabelle zeigt die Standardlieferlängen.

Außendurchmesser Stangen
SDR 11, SDR 17, SDR 17,6		 Ringbund
SDR 11		 Ringbund
SDR 17, SDR 17,6		 Trommel
SDR 11
32 mm 6 oder 12 m 100 m 100 m 4.000 m
40 mm 6 oder 12 m 100 m 100 m 3.000 m
50 mm 6 oder 12 m 100 m 100 m 2.500 m
63 mm 6 oder 12 m 100 m 100 m 1.500 m
75 mm 6 oder 12 m 100 m 100 m 1.100 m
90 mm 6 oder 12 m 100 m 100 m 600 m
110 mm 6 oder 12 m 100 m 100 m 400 m
125 mm 6 oder 12 m 100 m – –
140 mm 6 oder 12 m 100 m – –
160 mm 6 oder 12 m 100 m – –
180 mm 6 oder 12 m 100 m – –
200 mm 6 oder 12 m – – –
225 mm 6 oder 12 m – – –

Projektbezogene Bedarfslängen – beispielsweise für längere Bohrstrecken – sind auf Anfrage möglich.

DIN 8074 / DIN 8075 | PE100

PE-Rohre auf Ringbund

PE100-Kabelschutzrohr | DIN 8074/8075

Qualitätsnormen
DIN 8074 und DIN 8075

Material
PE100

Typ
Vollwand

Lieferform

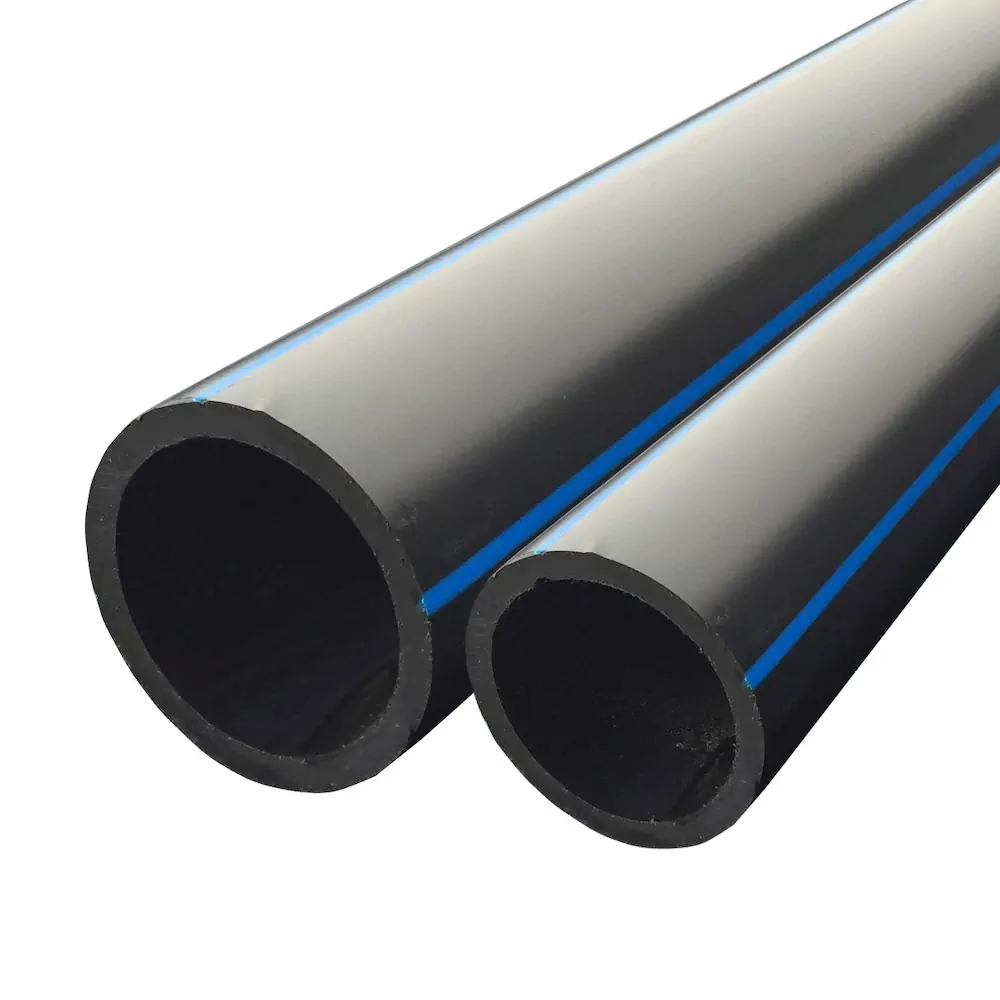

Stangen
Ringbund
Trommel

Außendurchmesser
32–225 mm

Innenfläche
glatt oder innen längsgerieft

SDR-Klassen
SDR 11, SDR 17,6 und SDR 17

Farbe
schwarz, optional mit farbiger Außenschicht oder Streifen

SDR 11

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
219929 32 × 3,0 mm SDR 11 Stangenware 6 m 0,282 kg/m
219930 32 × 3,0 mm SDR 11 Stangenware 12 m 0,282 kg/m
219931 32 × 3,0 mm SDR 11 Ringbund 100 m 0,282 kg/m
219932 32 × 3,0 mm SDR 11 Trommel 4000 m 0,282 kg/m
219933 40 × 3,7 mm SDR 11 Stangenware 6 m 0,434 kg/m
219934 40 × 3,7 mm SDR 11 Stangenware 12 m 0,434 kg/m
219935 40 × 3,7 mm SDR 11 Ringbund 100 m 0,434 kg/m
219936 40 × 3,7 mm SDR 11 Trommel 3000 m 0,434 kg/m
219937 50 × 4,6 mm SDR 11 Stangenware 6 m 0,673 kg/m
219938 50 × 4,6 mm SDR 11 Stangenware 12 m 0,673 kg/m
219939 50 × 4,6 mm SDR 11 Ringbund 100 m 0,673 kg/m
219940 50 × 4,6 mm SDR 11 Trommel 2500 m 0,673 kg/m
219941 63 × 5,8 mm SDR 11 Stangenware 6 m 1,060 kg/m
219942 63 × 5,8 mm SDR 11 Stangenware 12 m 1,060 kg/m
219943 63 × 5,8 mm SDR 11 Ringbund 100 m 1,060 kg/m
219944 63 × 5,8 mm SDR 11 Trommel 1500 m 1,060 kg/m
219945 75 × 6,8 mm SDR 11 Stangenware 6 m 1,480 kg/m
219946 75 × 6,8 mm SDR 11 Stangenware 12 m 1,480 kg/m
219947 75 × 6,8 mm SDR 11 Ringbund 100 m 1,480 kg/m
219948 75 × 6,8 mm SDR 11 Trommel 1100 m 1,480 kg/m
219949 90 × 8,2 mm SDR 11 Stangenware 6 m 2,140 kg/m
219950 90 × 8,2 mm SDR 11 Stangenware 12 m 2,140 kg/m
219951 90 × 8,2 mm SDR 11 Ringbund 100 m 2,140 kg/m
219952 90 × 8,2 mm SDR 11 Trommel 600 m 2,140 kg/m
219953 110 × 10,0 mm SDR 11 Stangenware 6 m 3,180 kg/m
219954 110 × 10,0 mm SDR 11 Stangenware 12 m 3,180 kg/m
219955 110 × 10,0 mm SDR 11 Ringbund 100 m 3,180 kg/m
219956 110 × 10,0 mm SDR 11 Trommel 400 m 3,180 kg/m
219957 125 × 11,4 mm SDR 11 Stangenware 6 m 4,120 kg/m
219958 125 × 11,4 mm SDR 11 Stangenware 12 m 4,120 kg/m
219959 125 × 11,4 mm SDR 11 Ringbund 100 m 4,120 kg/m
219960 140 × 12,7 mm SDR 11 Stangenware 6 m 5,130 kg/m
219961 140 × 12,7 mm SDR 11 Stangenware 12 m 5,130 kg/m
219962 140 × 12,7 mm SDR 11 Ringbund 100 m 5,130 kg/m
219963 160 × 14,6 mm SDR 11 Stangenware 6 m 6,740 kg/m
219964 160 × 14,6 mm SDR 11 Stangenware 12 m 6,740 kg/m
219965 160 × 14,6 mm SDR 11 Ringbund 100 m 6,740 kg/m
219966 180 × 16,4 mm SDR 11 Stangenware 6 m 8,510 kg/m
219967 180 × 16,4 mm SDR 11 Stangenware 12 m 8,510 kg/m
219968 180 × 16,4 mm SDR 11 Ringbund 100 m 8,510 kg/m
219969 200 × 18,2 mm SDR 11 Stangenware 6 m 10,500 kg/m
219970 200 × 18,2 mm SDR 11 Stangenware 12 m 10,500 kg/m
219971 225 × 20,5 mm SDR 11 Stangenware 6 m 13,300 kg/m
219972 225 × 20,5 mm SDR 11 Stangenware 12 m 13,300 kg/m

SDR 17,6

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220023 32 × 2,0 mm SDR 17,6 Stangenware 6 m 0,198 kg/m
220024 32 × 2,0 mm SDR 17,6 Stangenware 12 m 0,198 kg/m
220025 32 × 2,0 mm SDR 17,6 Ringbund 100 m 0,198 kg/m
220026 40 × 2,3 mm SDR 17,6 Stangenware 6 m 0,288 kg/m
220027 40 × 2,3 mm SDR 17,6 Stangenware 12 m 0,288 kg/m
220028 40 × 2,3 mm SDR 17,6 Ringbund 100 m 0,288 kg/m
220029 50 × 2,9 mm SDR 17,6 Stangenware 6 m 0,445 kg/m
220030 50 × 2,9 mm SDR 17,6 Stangenware 12 m 0,445 kg/m
220031 50 × 2,9 mm SDR 17,6 Ringbund 100 m 0,445 kg/m
220032 63 × 3,6 mm SDR 17,6 Stangenware 6 m 0,695 kg/m
220033 63 × 3,6 mm SDR 17,6 Stangenware 12 m 0,695 kg/m
220034 63 × 3,6 mm SDR 17,6 Ringbund 100 m 0,695 kg/m
220035 75 × 4,3 mm SDR 17,6 Stangenware 6 m 0,987 kg/m
220036 75 × 4,3 mm SDR 17,6 Stangenware 12 m 0,987 kg/m
220037 75 × 4,3 mm SDR 17,6 Ringbund 100 m 0,987 kg/m
220038 90 × 5,1 mm SDR 17,6 Stangenware 6 m 1,400 kg/m
220039 90 × 5,1 mm SDR 17,6 Stangenware 12 m 1,400 kg/m
220040 90 × 5,1 mm SDR 17,6 Ringbund 100 m 1,400 kg/m
220041 110 × 6,3 mm SDR 17,6 Stangenware 6 m 2,100 kg/m
220042 110 × 6,3 mm SDR 17,6 Stangenware 12 m 2,100 kg/m
220043 110 × 6,3 mm SDR 17,6 Ringbund 100 m 2,100 kg/m
220044 125 × 7,1 mm SDR 17,6 Stangenware 6 m 2,690 kg/m
220045 125 × 7,1 mm SDR 17,6 Stangenware 12 m 2,690 kg/m
220046 140 × 8,0 mm SDR 17,6 Stangenware 6 m 3,370 kg/m
220047 140 × 8,0 mm SDR 17,6 Stangenware 12 m 3,370 kg/m
220048 160 × 9,1 mm SDR 17,6 Stangenware 6 m 4,400 kg/m
220049 160 × 9,1 mm SDR 17,6 Stangenware 12 m 4,400 kg/m
220050 180 × 10,2 mm SDR 17,6 Stangenware 6 m 5,540 kg/m
220051 180 × 10,2 mm SDR 17,6 Stangenware 12 m 5,540 kg/m
220052 200 × 11,4 mm SDR 17,6 Stangenware 6 m 6,860 kg/m
220053 200 × 11,4 mm SDR 17,6 Stangenware 12 m 6,860 kg/m
220054 225 × 12,8 mm SDR 17,6 Stangenware 6 m 8,640 kg/m
220055 225 × 12,8 mm SDR 17,6 Stangenware 12 m 8,640 kg/m

SDR 17

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220106 32 × 2,0 mm SDR 17 Stangenware 6 m 0,198 kg/m
220107 32 × 2,0 mm SDR 17 Stangenware 12 m 0,198 kg/m
220108 32 × 2,0 mm SDR 17 Ringbund 100 m 0,198 kg/m
220109 40 × 2,4 mm SDR 17 Stangenware 6 m 0,299 kg/m
220110 40 × 2,4 mm SDR 17 Stangenware 12 m 0,299 kg/m
220111 40 × 2,4 mm SDR 17 Ringbund 100 m 0,299 kg/m
220112 50 × 3,0 mm SDR 17 Stangenware 6 m 0,458 kg/m
220113 50 × 3,0 mm SDR 17 Stangenware 12 m 0,458 kg/m
220114 50 × 3,0 mm SDR 17 Ringbund 100 m 0,458 kg/m
220115 63 × 3,8 mm SDR 17 Stangenware 6 m 0,728 kg/m
220116 63 × 3,8 mm SDR 17 Stangenware 12 m 0,728 kg/m
220117 63 × 3,8 mm SDR 17 Ringbund 100 m 0,728 kg/m
220118 75 × 4,5 mm SDR 17 Stangenware 6 m 1,030 kg/m
220119 75 × 4,5 mm SDR 17 Stangenware 12 m 1,030 kg/m
220120 75 × 4,5 mm SDR 17 Ringbund 100 m 1,030 kg/m
220121 90 × 5,4 mm SDR 17 Stangenware 6 m 1,470 kg/m
220122 90 × 5,4 mm SDR 17 Stangenware 12 m 1,470 kg/m
220123 90 × 5,4 mm SDR 17 Ringbund 100 m 1,470 kg/m
220124 110 × 6,6 mm SDR 17 Stangenware 6 m 2,190 kg/m
220125 110 × 6,6 mm SDR 17 Stangenware 12 m 2,190 kg/m
220126 110 × 6,6 mm SDR 17 Ringbund 100 m 2,190 kg/m
220127 125 × 7,4 mm SDR 17 Stangenware 6 m 2,790 kg/m
220128 125 × 7,4 mm SDR 17 Stangenware 12 m 2,790 kg/m
220129 140 × 8,3 mm SDR 17 Stangenware 6 m 3,500 kg/m
220130 140 × 8,3 mm SDR 17 Stangenware 12 m 3,500 kg/m
220131 160 × 9,5 mm SDR 17 Stangenware 6 m 4,570 kg/m
220132 160 × 9,5 mm SDR 17 Stangenware 12 m 4,570 kg/m
220133 180 × 10,7 mm SDR 17 Stangenware 6 m 5,770 kg/m
220134 180 × 10,7 mm SDR 17 Stangenware 12 m 5,770 kg/m
220135 200 × 11,9 mm SDR 17 Stangenware 6 m 7,120 kg/m
220136 200 × 11,9 mm SDR 17 Stangenware 12 m 7,120 kg/m
220137 225 × 13,4 mm SDR 17 Stangenware 6 m 9,030 kg/m
220138 225 × 13,4 mm SDR 17 Stangenware 12 m 9,030 kg/m

Die verfügbaren Lieferformen richten sich nach Außendurchmesser und SDR-Klasse. Die Tabelle zeigt die Standardlieferlängen.

Außendurchmesser Stangen
SDR 11, SDR 17, SDR 17,6		 Ringbund
SDR 11		 Ringbund
SDR 17, SDR 17,6		 Trommel
SDR 11
32 mm 6 oder 12 m 100 m 100 m 4.000 m
40 mm 6 oder 12 m 100 m 100 m 3.000 m
50 mm 6 oder 12 m 100 m 100 m 2.500 m
63 mm 6 oder 12 m 100 m 100 m 1.500 m
75 mm 6 oder 12 m 100 m 100 m 1.100 m
90 mm 6 oder 12 m 100 m 100 m 600 m
110 mm 6 oder 12 m 100 m 100 m 400 m
125 mm 6 oder 12 m 100 m – –
140 mm 6 oder 12 m 100 m – –
160 mm 6 oder 12 m 100 m – –
180 mm 6 oder 12 m 100 m – –
200 mm 6 oder 12 m – – –
225 mm 6 oder 12 m – – –

Projektbezogene Bedarfslängen – beispielsweise für längere Bohrstrecken – sind auf Anfrage möglich.

DIN 8074 / DIN 8075 | PE100-RC

PE-Rohre auf Ringbund

PE100-RC-Kabelschutzrohr | DIN 8074/8075

Qualitätsnormen
DIN 8074 und DIN 8075

Material
PE100-RC

Typ
Vollwand

Lieferform

Stangen
Ringbund
Trommel

Außendurchmesser
32–225 mm

Innenfläche
glatt oder innen längsgerieft

SDR-Klassen
SDR 11, SDR 17,6 und SDR 17

Farbe
schwarz, optional mit farbiger Außenschicht oder Streifen

SDR 11

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220189 32 × 3,0 mm SDR 11 Stangenware 6 m 0,282 kg/m
220190 32 × 3,0 mm SDR 11 Stangenware 12 m 0,282 kg/m
220191 32 × 3,0 mm SDR 11 Ringbund 100 m 0,282 kg/m
220192 32 × 3,0 mm SDR 11 Trommel 4000 m 0,282 kg/m
220193 40 × 3,7 mm SDR 11 Stangenware 6 m 0,434 kg/m
220194 40 × 3,7 mm SDR 11 Stangenware 12 m 0,434 kg/m
220195 40 × 3,7 mm SDR 11 Ringbund 100 m 0,434 kg/m
220196 40 × 3,7 mm SDR 11 Trommel 3000 m 0,434 kg/m
220197 50 × 4,6 mm SDR 11 Stangenware 6 m 0,673 kg/m
220198 50 × 4,6 mm SDR 11 Stangenware 12 m 0,673 kg/m
220199 50 × 4,6 mm SDR 11 Ringbund 100 m 0,673 kg/m
220200 50 × 4,6 mm SDR 11 Trommel 2500 m 0,673 kg/m
220201 63 × 5,8 mm SDR 11 Stangenware 6 m 1,060 kg/m
220202 63 × 5,8 mm SDR 11 Stangenware 12 m 1,060 kg/m
220203 63 × 5,8 mm SDR 11 Ringbund 100 m 1,060 kg/m
220204 63 × 5,8 mm SDR 11 Trommel 1500 m 1,060 kg/m
220205 75 × 6,8 mm SDR 11 Stangenware 6 m 1,480 kg/m
220206 75 × 6,8 mm SDR 11 Stangenware 12 m 1,480 kg/m
220207 75 × 6,8 mm SDR 11 Ringbund 100 m 1,480 kg/m
220208 75 × 6,8 mm SDR 11 Trommel 1100 m 1,480 kg/m
220209 90 × 8,2 mm SDR 11 Stangenware 6 m 2,140 kg/m
220210 90 × 8,2 mm SDR 11 Stangenware 12 m 2,140 kg/m
220211 90 × 8,2 mm SDR 11 Ringbund 100 m 2,140 kg/m
220212 90 × 8,2 mm SDR 11 Trommel 600 m 2,140 kg/m
220213 110 × 10,0 mm SDR 11 Stangenware 6 m 3,180 kg/m
220214 110 × 10,0 mm SDR 11 Stangenware 12 m 3,180 kg/m
220215 110 × 10,0 mm SDR 11 Ringbund 100 m 3,180 kg/m
220216 110 × 10,0 mm SDR 11 Trommel 400 m 3,180 kg/m
220217 125 × 11,4 mm SDR 11 Stangenware 6 m 4,120 kg/m
220218 125 × 11,4 mm SDR 11 Stangenware 12 m 4,120 kg/m
220219 125 × 11,4 mm SDR 11 Ringbund 100 m 4,120 kg/m
220220 140 × 12,7 mm SDR 11 Stangenware 6 m 5,130 kg/m
220221 140 × 12,7 mm SDR 11 Stangenware 12 m 5,130 kg/m
220222 140 × 12,7 mm SDR 11 Ringbund 100 m 5,130 kg/m
220223 160 × 14,6 mm SDR 11 Stangenware 6 m 6,740 kg/m
220224 160 × 14,6 mm SDR 11 Stangenware 12 m 6,740 kg/m
220225 160 × 14,6 mm SDR 11 Ringbund 100 m 6,740 kg/m
220226 180 × 16,4 mm SDR 11 Stangenware 6 m 8,510 kg/m
220227 180 × 16,4 mm SDR 11 Stangenware 12 m 8,510 kg/m
220228 180 × 16,4 mm SDR 11 Ringbund 100 m 8,510 kg/m
220229 200 × 18,2 mm SDR 11 Stangenware 6 m 10,500 kg/m
220230 200 × 18,2 mm SDR 11 Stangenware 12 m 10,500 kg/m
220231 225 × 20,5 mm SDR 11 Stangenware 6 m 13,300 kg/m
220232 225 × 20,5 mm SDR 11 Stangenware 12 m 13,300 kg/m

SDR 17,6

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220283 32 × 2,0 mm SDR 17,6 Stangenware 6 m 0,198 kg/m
220284 32 × 2,0 mm SDR 17,6 Stangenware 12 m 0,198 kg/m
220285 32 × 2,0 mm SDR 17,6 Ringbund 100 m 0,198 kg/m
220286 40 × 2,3 mm SDR 17,6 Stangenware 6 m 0,288 kg/m
220287 40 × 2,3 mm SDR 17,6 Stangenware 12 m 0,288 kg/m
220288 40 × 2,3 mm SDR 17,6 Ringbund 100 m 0,288 kg/m
220289 50 × 2,9 mm SDR 17,6 Stangenware 6 m 0,445 kg/m
220290 50 × 2,9 mm SDR 17,6 Stangenware 12 m 0,445 kg/m
220291 50 × 2,9 mm SDR 17,6 Ringbund 100 m 0,445 kg/m
220292 63 × 3,6 mm SDR 17,6 Stangenware 6 m 0,695 kg/m
220293 63 × 3,6 mm SDR 17,6 Stangenware 12 m 0,695 kg/m
220294 63 × 3,6 mm SDR 17,6 Ringbund 100 m 0,695 kg/m
220295 75 × 4,3 mm SDR 17,6 Stangenware 6 m 0,987 kg/m
220296 75 × 4,3 mm SDR 17,6 Stangenware 12 m 0,987 kg/m
220297 75 × 4,3 mm SDR 17,6 Ringbund 100 m 0,987 kg/m
220298 90 × 5,1 mm SDR 17,6 Stangenware 6 m 1,400 kg/m
220299 90 × 5,1 mm SDR 17,6 Stangenware 12 m 1,400 kg/m
220300 90 × 5,1 mm SDR 17,6 Ringbund 100 m 1,400 kg/m
220301 110 × 6,3 mm SDR 17,6 Stangenware 6 m 2,100 kg/m
220302 110 × 6,3 mm SDR 17,6 Stangenware 12 m 2,100 kg/m
220303 110 × 6,3 mm SDR 17,6 Ringbund 100 m 2,100 kg/m
220304 125 × 7,1 mm SDR 17,6 Stangenware 6 m 2,690 kg/m
220305 125 × 7,1 mm SDR 17,6 Stangenware 12 m 2,690 kg/m
220306 140 × 8,0 mm SDR 17,6 Stangenware 6 m 3,370 kg/m
220307 140 × 8,0 mm SDR 17,6 Stangenware 12 m 3,370 kg/m
220308 160 × 9,1 mm SDR 17,6 Stangenware 6 m 4,400 kg/m
220309 160 × 9,1 mm SDR 17,6 Stangenware 12 m 4,400 kg/m
220310 180 × 10,2 mm SDR 17,6 Stangenware 6 m 5,540 kg/m
220311 180 × 10,2 mm SDR 17,6 Stangenware 12 m 5,540 kg/m
220312 200 × 11,4 mm SDR 17,6 Stangenware 6 m 6,860 kg/m
220313 200 × 11,4 mm SDR 17,6 Stangenware 12 m 6,860 kg/m
220314 225 × 12,8 mm SDR 17,6 Stangenware 6 m 8,640 kg/m
220315 225 × 12,8 mm SDR 17,6 Stangenware 12 m 8,640 kg/m

SDR 17

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220366 32 × 2,0 mm SDR 17 Stangenware 6 m 0,198 kg/m
220367 32 × 2,0 mm SDR 17 Stangenware 12 m 0,198 kg/m
220368 32 × 2,0 mm SDR 17 Ringbund 100 m 0,198 kg/m
220369 40 × 2,4 mm SDR 17 Stangenware 6 m 0,299 kg/m
220370 40 × 2,4 mm SDR 17 Stangenware 12 m 0,299 kg/m
220371 40 × 2,4 mm SDR 17 Ringbund 100 m 0,299 kg/m
220372 50 × 3,0 mm SDR 17 Stangenware 6 m 0,458 kg/m
220373 50 × 3,0 mm SDR 17 Stangenware 12 m 0,458 kg/m
220374 50 × 3,0 mm SDR 17 Ringbund 100 m 0,458 kg/m
220375 63 × 3,8 mm SDR 17 Stangenware 6 m 0,728 kg/m
220376 63 × 3,8 mm SDR 17 Stangenware 12 m 0,728 kg/m
220377 63 × 3,8 mm SDR 17 Ringbund 100 m 0,728 kg/m
220378 75 × 4,5 mm SDR 17 Stangenware 6 m 1,030 kg/m
220379 75 × 4,5 mm SDR 17 Stangenware 12 m 1,030 kg/m
220380 75 × 4,5 mm SDR 17 Ringbund 100 m 1,030 kg/m
220381 90 × 5,4 mm SDR 17 Stangenware 6 m 1,470 kg/m
220382 90 × 5,4 mm SDR 17 Stangenware 12 m 1,470 kg/m
220383 90 × 5,4 mm SDR 17 Ringbund 100 m 1,470 kg/m
220384 110 × 6,6 mm SDR 17 Stangenware 6 m 2,190 kg/m
220385 110 × 6,6 mm SDR 17 Stangenware 12 m 2,190 kg/m
220386 110 × 6,6 mm SDR 17 Ringbund 100 m 2,190 kg/m
220387 125 × 7,4 mm SDR 17 Stangenware 6 m 2,790 kg/m
220388 125 × 7,4 mm SDR 17 Stangenware 12 m 2,790 kg/m
220389 140 × 8,3 mm SDR 17 Stangenware 6 m 3,500 kg/m
220390 140 × 8,3 mm SDR 17 Stangenware 12 m 3,500 kg/m
220391 160 × 9,5 mm SDR 17 Stangenware 6 m 4,570 kg/m
220392 160 × 9,5 mm SDR 17 Stangenware 12 m 4,570 kg/m
220393 180 × 10,7 mm SDR 17 Stangenware 6 m 5,770 kg/m
220394 180 × 10,7 mm SDR 17 Stangenware 12 m 5,770 kg/m
220395 200 × 11,9 mm SDR 17 Stangenware 6 m 7,120 kg/m
220396 200 × 11,9 mm SDR 17 Stangenware 12 m 7,120 kg/m
220397 225 × 13,4 mm SDR 17 Stangenware 6 m 9,030 kg/m
220398 225 × 13,4 mm SDR 17 Stangenware 12 m 9,030 kg/m

Die verfügbaren Lieferformen richten sich nach Außendurchmesser und SDR-Klasse. Die Tabelle zeigt die Standardlieferlängen.

Außendurchmesser Stangen
SDR 11, SDR 17, SDR 17,6		 Ringbund
SDR 11		 Ringbund
SDR 17, SDR 17,6		 Trommel
SDR 11
32 mm 6 oder 12 m 100 m 100 m 4.000 m
40 mm 6 oder 12 m 100 m 100 m 3.000 m
50 mm 6 oder 12 m 100 m 100 m 2.500 m
63 mm 6 oder 12 m 100 m 100 m 1.500 m
75 mm 6 oder 12 m 100 m 100 m 1.100 m
90 mm 6 oder 12 m 100 m 100 m 600 m
110 mm 6 oder 12 m 100 m 100 m 400 m
125 mm 6 oder 12 m 100 m – –
140 mm 6 oder 12 m 100 m – –
160 mm 6 oder 12 m 100 m – –
180 mm 6 oder 12 m 100 m – –
200 mm 6 oder 12 m – – –
225 mm 6 oder 12 m – – –

Projektbezogene Bedarfslängen – beispielsweise für längere Bohrstrecken – sind auf Anfrage möglich.
