Trinkwasserrohre

PE-HD-Trinkwasserrohre von schweco Rohrsysteme

PE-HD-Trinkwasserrohre werden für den Transport und die Verteilung von Trinkwasser in Versorgungsnetzen eingesetzt. Das Lieferprogramm von schweco Rohrsysteme umfasst Ausführungen aus PE80, PE100 und PE100-RC in unterschiedlichen Abmessungen, SDR-Klassen und Lieferformen.

Maße und Wanddicken richten sich nach DIN 8074, die allgemeinen Güteanforderungen nach DIN 8075. Für Rohrleitungssysteme der Trinkwasserversorgung gelten zusätzlich die Anforderungen der DIN EN 12201 sowie die jeweiligen Vorgaben des Auftraggebers oder Netzbetreibers. Je nach Ausführung sind die Rohre blau oder schwarz mit blauen Kennzeichnungsstreifen erhältlich.

Auswahl von PE-Trinkwasserrohren

Für die Auswahl sind Werkstoffklasse, Außendurchmesser, SDR-Klasse, Betriebsdruck, Lieferform und Verbindungstechnik maßgeblich. Die folgenden Bereiche führen die verfügbaren Ausführungen aus PE80, PE100 und PE100-RC getrennt auf. So lassen sich technische Daten und Liefermöglichkeiten direkt miteinander vergleichen.

Liegen bereits eine Artikelliste oder ein Leistungsverzeichnis vor? Senden Sie die Unterlagen an schweco Rohrsysteme. Wir erstellen ein projektbezogenes Angebot für die angefragten Trinkwasserrohre.

Maße und Wanddicken werden in DIN 8074 beschrieben; DIN 8075 legt allgemeine Güteanforderungen für PE-Rohre fest. Für Rohrleitungssysteme der Trinkwasserversorgung gelten zusätzlich die Anforderungen der DIN EN 12201 sowie die projektbezogenen Vorgaben des Auftraggebers oder Netzbetreibers.

Die Verbindung erfolgt je nach Ausführung beispielsweise durch Heizelementstumpf- oder Heizwendelschweißen. Für Trinkwasseranwendungen müssen Rohre, Formteile und Verbindungstechnik als aufeinander abgestimmtes System ausgewählt und entsprechend den einschlägigen Regelwerken verarbeitet werden.

PE80-Trinkwasserrohre

Es handelt sich hierbei um einschichtige schwarze Rohre mit blauen Streifen, die einfach zu handhaben und flexibel sind. Sie werden besonders bei konventionellen Verlegeverfahren eingesetzt.

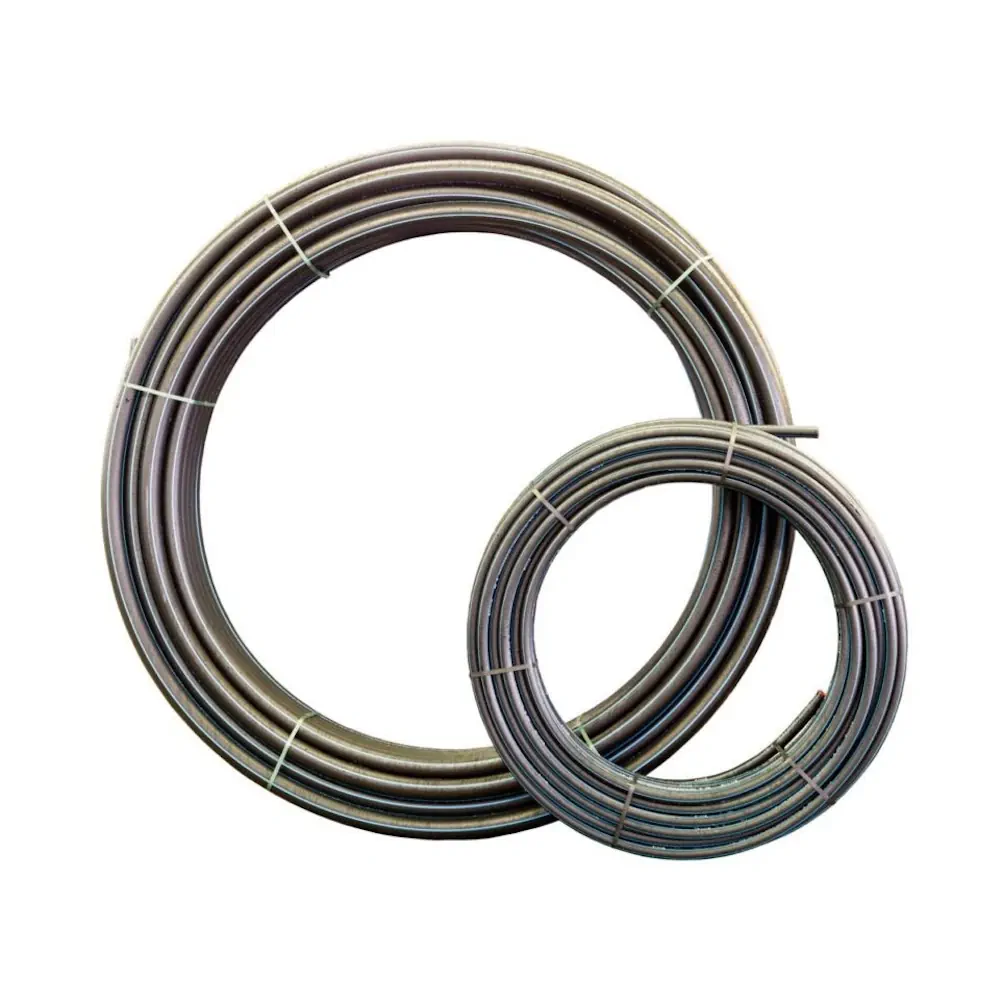

PE-Rohre auf Ringbund

PE-80 Trinkwasserrohre | DIN 8074/8075

Type Code​
VOLLWAND

Qualitätsnorm​
DIN 8074/8075, DIN EN 12201

SDR
11

Lieferform

Stangen
Ringbund

Durchmesser​​
20mm – 160mm

Zertifizierung
DVGW

Material
PE-80

Farbe
 schwarz mit blauen Längsstreifen

PE 80 Trinkwasserrohre PN 12,5 SDR 11
Artikelnummer Abmessung PN SDR / Rohrreihe Lieferform Lieferlänge Gewicht
218677 20 x 2 mm PN 12,5 SDR 11 Stangenware 6 m 0,117 kg/m
218678 20 x 2 mm PN 12,5 SDR 11 Ringbund 100 m 0,117 kg/m
218679 25 x 2,3 mm PN 12,5 SDR 11 Stangenware 6 m 0,171 kg/m
218680 25 x 2,3 mm PN 12,5 SDR 11 Ringbund 100 m 0,171 kg/m
218681 32 x 2,9 mm PN 12,5 SDR 11 Stangenware 6 m 0,279 kg/m
218682 32 x 2,9 mm PN 12,5 SDR 11 Ringbund 100 m 0,279 kg/m
218683 40 x 3,6 mm PN 12,5 SDR 11 Stangenware 6 m 0,430 kg/m
218684 40 x 3,6 mm PN 12,5 SDR 11 Ringbund 100 m 0,430 kg/m
218685 50 x 4,5 mm PN 12,5 SDR 11 Stangenware 6 m 0,666 kg/m
218686 50 x 4,5 mm PN 12,5 SDR 11 Stangenware 12 m 0,666 kg/m
218687 50 x 4,5 mm PN 12,5 SDR 11 Ringbund 100 m 0,666 kg/m
218688 63 x 5,7 mm PN 12,5 SDR 11 Stangenware 6 m 1,050 kg/m
218689 63 x 5,7 mm PN 12,5 SDR 11 Stangenware 12 m 1,050 kg/m
218690 63 x 5,7 mm PN 12,5 SDR 11 Ringbund 100 m 1,050 kg/m
218691 75 x 6,8 mm PN 12,5 SDR 11 Stangenware 6 m 1,470 kg/m
218692 75 x 6,8 mm PN 12,5 SDR 11 Stangenware 12 m 1,470 kg/m
218693 75 x 6,8 mm PN 12,5 SDR 11 Ringbund 100 m 1,470 kg/m
218694 90 x 8,2 mm PN 12,5 SDR 11 Stangenware 6 m 2,120 kg/m
218695 90 x 8,2 mm PN 12,5 SDR 11 Stangenware 12 m 2,120 kg/m
218696 90 x 8,2 mm PN 12,5 SDR 11 Ringbund 100 m 2,120 kg/m
218697 110 x 10 mm PN 12,5 SDR 11 Stangenware 6 m 3,140 kg/m
218698 110 x 10 mm PN 12,5 SDR 11 Stangenware 12 m 3,140 kg/m
218699 110 x 10 mm PN 12,5 SDR 11 Ringbund 100 m 3,140 kg/m
218700 125 x 11,4 mm PN 12,5 SDR 11 Stangenware 6 m 4,080 kg/m
218701 125 x 11,4 mm PN 12,5 SDR 11 Stangenware 12 m 4,080 kg/m
218702 125 x 11,4 mm PN 12,5 SDR 11 Ringbund 100 m 4,080 kg/m

Die Tabelle zeigt die Ringbundabmessungen für die jeweils angegebene Ringbundlänge.

SDR 11 / PN 12,5

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2300 mm 1650 mm 460 mm
100 m 110 mm 2450 mm 1650 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm
100 m 140 mm 3000 mm 2200 mm 730 mm
100 m 160 mm 3000 mm 2200 mm 780 mm
100 m 180 mm 3400 mm 2100 mm 670 mm
50 m 25 mm 700 mm 500 mm 210 mm
50 m 32 mm 1100 mm 800 mm 210 mm
50 m 40 mm 1180 mm 880 mm 260 mm
50 m 50 mm 1250 mm 1000 mm 270 mm
50 m 63 mm 1850 mm 1500 mm 260 mm
50 m 75 mm 1850 mm 1500 mm 300 mm
50 m 90 mm 2300 mm 1650 mm 330 mm
25 m 20 mm 550 mm 500 mm 120 mm
25 m 25 mm 650 mm 500 mm 150 mm
25 m 32 mm 600 mm 500 mm 180 mm
25 m 40 mm 910 mm 700 mm 170 mm
25 m 50 mm 1150 mm 900 mm 220 mm
25 m 63 mm 1800 mm 1500 mm 200 mm

SDR 17,6 / PN 7,5

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 1050 mm 800 mm 170 mm
100 m 32 mm 1090 mm 800 mm 220 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1370 mm 1000 mm 360 mm
100 m 63 mm 1920 mm 1500 mm 360 mm
100 m 75 mm 2250 mm 1650 mm 370 mm
100 m 90 mm 2500 mm 1800 mm 440 mm
100 m 110 mm 2800 mm 2000 mm 480 mm
100 m 125 mm 3000 mm 2000 mm 560 mm
50 m 25 mm 940 mm 800 mm 180 mm
50 m 32 mm 1050 mm 800 mm 220 mm
50 m 40 mm 1180 mm 880 mm 260 mm
50 m 50 mm 1250 mm 1000 mm 260 mm
50 m 63 mm 1850 mm 1500 mm 260 mm
50 m 75 mm 2000 mm 1500 mm 270 mm
50 m 90 mm 2000 mm 1800 mm 400 mm
25 m 40 mm 1150 mm 1000 mm 170 mm
25 m 50 mm 1220 mm 1000 mm 220 mm

PE100-Trinkwasserrohre

Darüber hinaus bieten wir PE100-Trinkwasserrohre an, die zweischichtig sind und einen schwarzen Kern mit einer blauen Außenschicht aufweisen. Dies ist das bewährte Standardrohr für die konventionelle Verlegung mit Sandbettung. Das PE100-Material ist für Trinkwasseranwendungen zertifiziert und hat eine höhere Druckbelastbarkeit als PE80-Rohre.

PE-100-Trinkwasserrohre als Ringbund

PE100 Trinkwasserrohre | DIN 8074/8075

Type Code​
VOLLWAND

Qualitätsnorm​
DIN 8074/8075, DIN EN 12201

SDR
11 – 17

Lieferform

Stangen
Ringbund

Durchmesser​​
20 – 315mm

Zertifizierung
DVGW

Material
PE-100

Farbe
zweischichtig, schwarzes Kernrohr mit blauer Außenschicht

PE 100 Trinkwasserrohre PN 16 SDR 11
Artikelnummer Abmessung PN SDR / Rohrreihe Lieferform Lieferlänge Gewicht
218840 20 x 2 mm PN 16 SDR 11 Stangenware 6 m 0,118 kg/m
218841 20 x 2 mm PN 16 SDR 11 Ringbund 100 m 0,118 kg/m
218842 25 x 2,3 mm PN 16 SDR 11 Stangenware 6 m 0,173 kg/m
218843 25 x 2,3 mm PN 16 SDR 11 Ringbund 100 m 0,173 kg/m
218844 32 x 2,9 mm PN 16 SDR 11 Stangenware 6 m 0,282 kg/m
218845 32 x 2,9 mm PN 16 SDR 11 Ringbund 100 m 0,282 kg/m
218846 40 x 3,6 mm PN 16 SDR 11 Stangenware 6 m 0,434 kg/m
218847 40 x 3,6 mm PN 16 SDR 11 Ringbund 100 m 0,434 kg/m
218848 50 x 4,5 mm PN 16 SDR 11 Stangenware 6 m 0,673 kg/m
218849 50 x 4,5 mm PN 16 SDR 11 Stangenware 12 m 0,673 kg/m
218850 50 x 4,5 mm PN 16 SDR 11 Ringbund 100 m 0,673 kg/m
218851 63 x 5,7 mm PN 16 SDR 11 Stangenware 6 m 1,060 kg/m
218852 63 x 5,7 mm PN 16 SDR 11 Stangenware 12 m 1,060 kg/m
218853 63 x 5,7 mm PN 16 SDR 11 Ringbund 100 m 1,060 kg/m
218854 75 x 6,8 mm PN 16 SDR 11 Stangenware 6 m 1,480 kg/m
218855 75 x 6,8 mm PN 16 SDR 11 Stangenware 12 m 1,480 kg/m
218856 75 x 6,8 mm PN 16 SDR 11 Ringbund 100 m 1,480 kg/m
218857 90 x 8,2 mm PN 16 SDR 11 Stangenware 6 m 2,140 kg/m
218858 90 x 8,2 mm PN 16 SDR 11 Stangenware 12 m 2,140 kg/m
218859 90 x 8,2 mm PN 16 SDR 11 Ringbund 100 m 2,140 kg/m
218860 110 x 10 mm PN 16 SDR 11 Stangenware 6 m 3,180 kg/m
218861 110 x 10 mm PN 16 SDR 11 Stangenware 12 m 3,180 kg/m
218862 110 x 10 mm PN 16 SDR 11 Ringbund 100 m 3,180 kg/m
218863 125 x 11,4 mm PN 16 SDR 11 Stangenware 6 m 4,120 kg/m
218864 125 x 11,4 mm PN 16 SDR 11 Stangenware 12 m 4,120 kg/m
218865 125 x 11,4 mm PN 16 SDR 11 Ringbund 100 m 4,120 kg/m
218866 140 x 12,7 mm PN 16 SDR 11 Stangenware 6 m 5,130 kg/m
218867 140 x 12,7 mm PN 16 SDR 11 Stangenware 12 m 5,130 kg/m
218868 140 x 12,7 mm PN 16 SDR 11 Ringbund 100 m 5,130 kg/m
218869 160 x 14,6 mm PN 16 SDR 11 Stangenware 6 m 6,740 kg/m
218870 160 x 14,6 mm PN 16 SDR 11 Stangenware 12 m 6,740 kg/m
218871 160 x 14,6 mm PN 16 SDR 11 Ringbund 100 m 6,740 kg/m
218872 180 x 16,4 mm PN 16 SDR 11 Stangenware 6 m 8,510 kg/m
218873 180 x 16,4 mm PN 16 SDR 11 Stangenware 12 m 8,510 kg/m
218874 180 x 16,4 mm PN 16 SDR 11 Ringbund 100 m 8,510 kg/m
218875 200 x 18,2 mm PN 16 SDR 11 Stangenware 6 m 10,500 kg/m
218876 200 x 18,2 mm PN 16 SDR 11 Stangenware 12 m 10,500 kg/m
218877 225 x 20,5 mm PN 16 SDR 11 Stangenware 6 m 13,300 kg/m
218878 225 x 20,5 mm PN 16 SDR 11 Stangenware 12 m 13,300 kg/m
PE 100 Trinkwasserrohre PN 10 SDR 17
Artikelnummer Abmessung PN SDR / Rohrreihe Lieferform Lieferlänge Gewicht
218753 25 x 1,8 mm PN 10 SDR 17 Stangenware 6 m 0,139 kg/m
218754 25 x 1,8 mm PN 10 SDR 17 Ringbund 100 m 0,139 kg/m
218755 32 x 2 mm PN 10 SDR 17 Stangenware 6 m 0,198 kg/m
218756 32 x 2 mm PN 10 SDR 17 Ringbund 100 m 0,198 kg/m
218757 40 x 2,4 mm PN 10 SDR 17 Stangenware 6 m 0,299 kg/m
218758 40 x 2,4 mm PN 10 SDR 17 Ringbund 100 m 0,299 kg/m
218759 50 x 3 mm PN 10 SDR 17 Stangenware 6 m 0,458 kg/m
218760 50 x 3 mm PN 10 SDR 17 Stangenware 12 m 0,458 kg/m
218761 50 x 3 mm PN 10 SDR 17 Ringbund 100 m 0,458 kg/m
218762 63 x 3,8 mm PN 10 SDR 17 Stangenware 6 m 0,728 kg/m
218763 63 x 3,8 mm PN 10 SDR 17 Stangenware 12 m 0,728 kg/m
218764 63 x 3,8 mm PN 10 SDR 17 Ringbund 100 m 0,728 kg/m
218765 75 x 4,5 mm PN 10 SDR 17 Stangenware 6 m 1,030 kg/m
218766 75 x 4,5 mm PN 10 SDR 17 Stangenware 12 m 1,030 kg/m
218767 75 x 4,5 mm PN 10 SDR 17 Ringbund 100 m 1,030 kg/m
218768 90 x 5,4 mm PN 10 SDR 17 Stangenware 6 m 1,470 kg/m
218769 90 x 5,4 mm PN 10 SDR 17 Stangenware 12 m 1,470 kg/m
218770 90 x 5,4 mm PN 10 SDR 17 Ringbund 100 m 1,470 kg/m
218771 110 x 6,6 mm PN 10 SDR 17 Stangenware 6 m 2,190 kg/m
218772 110 x 6,6 mm PN 10 SDR 17 Stangenware 12 m 2,190 kg/m
218773 110 x 6,6 mm PN 10 SDR 17 Ringbund 100 m 2,190 kg/m
218774 125 x 7,4 mm PN 10 SDR 17 Stangenware 6 m 2,790 kg/m
218775 125 x 7,4 mm PN 10 SDR 17 Stangenware 12 m 2,790 kg/m
218776 125 x 7,4 mm PN 10 SDR 17 Ringbund 100 m 2,790 kg/m
218777 140 x 8,3 mm PN 10 SDR 17 Stangenware 6 m 3,500 kg/m
218778 140 x 8,3 mm PN 10 SDR 17 Stangenware 12 m 3,500 kg/m
218779 140 x 8,3 mm PN 10 SDR 17 Ringbund 100 m 3,500 kg/m
218780 160 x 9,5 mm PN 10 SDR 17 Stangenware 6 m 4,570 kg/m
218781 160 x 9,5 mm PN 10 SDR 17 Stangenware 12 m 4,570 kg/m
218782 160 x 9,5 mm PN 10 SDR 17 Ringbund 100 m 4,570 kg/m
218783 180 x 10,7 mm PN 10 SDR 17 Stangenware 6 m 5,770 kg/m
218784 180 x 10,7 mm PN 10 SDR 17 Stangenware 12 m 5,770 kg/m
218785 180 x 10,7 mm PN 10 SDR 17 Ringbund 100 m 5,770 kg/m
218786 200 x 11,9 mm PN 10 SDR 17 Stangenware 6 m 7,120 kg/m
218787 200 x 11,9 mm PN 10 SDR 17 Stangenware 12 m 7,120 kg/m
218788 225 x 13,4 mm PN 10 SDR 17 Stangenware 6 m 9,030 kg/m
218789 225 x 13,4 mm PN 10 SDR 17 Stangenware 12 m 9,030 kg/m

Die Tabelle zeigt die Ringbundabmessungen für die jeweils angegebene Ringbundlänge.

SDR 11 / PN 16

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2300 mm 1650 mm 460 mm
100 m 110 mm 2450 mm 1650 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm
100 m 140 mm 3000 mm 2200 mm 730 mm
100 m 160 mm 3000 mm 2200 mm 780 mm
100 m 180 mm 3400 mm 2100 mm 670 mm

SDR 17 / PN 10

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2500 mm 1800 mm 460 mm
100 m 110 mm 2800 mm 2000 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm

PE100-RC-Trinkwasserrohre

Als Alternative können Sie sich für Trinkwasserrohre aus PE100-RC entscheiden. PE100-RC ist besonders für moderne Verlegetechniken geeignet, wie Einfräsen, Einpflügen und Horizontalspül-bohren. Ein Vorteil ist, dass unter Punktlasten keine Risse entstehen. Das PE100-RC-Trinkwasserrohr ist für alle Bodenklassen geeignet, so dass kein kostenintensiver Bodenaustausch nötig ist. Die Depo-nierung überschüssigen Aushubs entfällt ebenso wie die Beschaffung von Bettungsmaterial. Zusätzlich sind Rohre mit einer verschleißfesten Klartext-Signierung ausgestattet, so dass eine lückenlose Rück-verfolgbarkeit möglich ist.

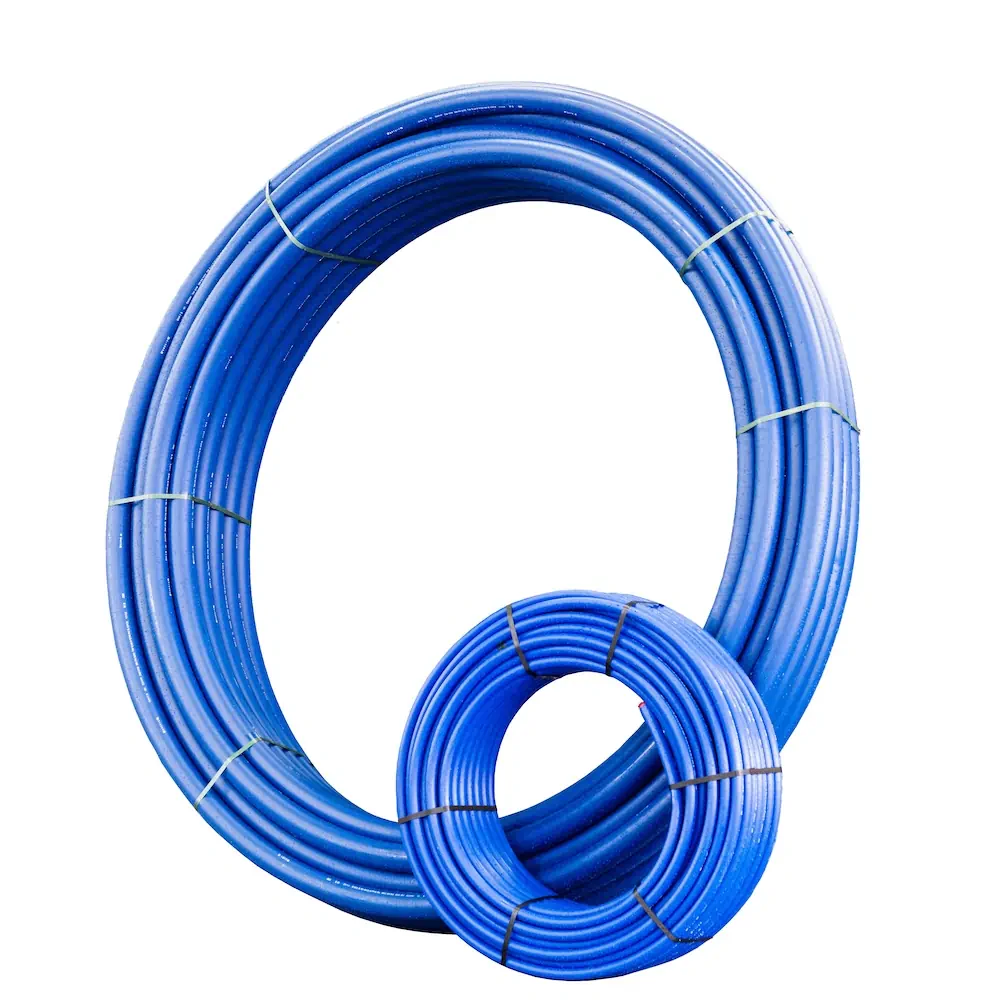

PE100-RC-Trinkwasserrohre als Ringbund

PE100 RC Trinkwasserrohre | DIN 8074/8075

Type Code​
VOLLWAND

Qualitätsnorm​
DIN 8074/8075, DIN EN 12201

SDR
11 – PN 16

17 – PN 10

Lieferform

Stangen
Ringbund

Durchmesser​​
20 – 225mm

Zertifizierung
DVGW, PAS 1075 Typ2, DIN Certco

Material
PE-100 RC

Farbe
zweischichtig, schwarzes Kernrohr mit blauer Außenschicht

PE 100-RC Trinkwasserrohre PN 16 SDR 11
Artikelnummer Abmessung PN SDR / Rohrreihe Lieferform Lieferlänge Gewicht
218929 20 x 2 mm PN 16 SDR 11 Stangenware 6 m 0,118 kg/m
218930 20 x 2 mm PN 16 SDR 11 Ringbund 100 m 0,118 kg/m
218931 25 x 2,3 mm PN 16 SDR 11 Stangenware 6 m 0,173 kg/m
218932 25 x 2,3 mm PN 16 SDR 11 Ringbund 100 m 0,173 kg/m
218933 32 x 2,9 mm PN 16 SDR 11 Stangenware 6 m 0,282 kg/m
218934 32 x 2,9 mm PN 16 SDR 11 Ringbund 100 m 0,282 kg/m
218935 40 x 3,6 mm PN 16 SDR 11 Stangenware 6 m 0,434 kg/m
218936 40 x 3,6 mm PN 16 SDR 11 Ringbund 100 m 0,434 kg/m
218937 50 x 4,5 mm PN 16 SDR 11 Stangenware 6 m 0,673 kg/m
218938 50 x 4,5 mm PN 16 SDR 11 Stangenware 12 m 0,673 kg/m
218939 50 x 4,5 mm PN 16 SDR 11 Ringbund 100 m 0,673 kg/m
218940 63 x 5,7 mm PN 16 SDR 11 Stangenware 6 m 1,060 kg/m
218941 63 x 5,7 mm PN 16 SDR 11 Stangenware 12 m 1,060 kg/m
218942 63 x 5,7 mm PN 16 SDR 11 Ringbund 100 m 1,060 kg/m
218943 75 x 6,8 mm PN 16 SDR 11 Stangenware 6 m 1,480 kg/m
218944 75 x 6,8 mm PN 16 SDR 11 Stangenware 12 m 1,480 kg/m
218945 75 x 6,8 mm PN 16 SDR 11 Ringbund 100 m 1,480 kg/m
218946 90 x 8,2 mm PN 16 SDR 11 Stangenware 6 m 2,140 kg/m
218947 90 x 8,2 mm PN 16 SDR 11 Stangenware 12 m 2,140 kg/m
218948 90 x 8,2 mm PN 16 SDR 11 Ringbund 100 m 2,140 kg/m
218949 110 x 10 mm PN 16 SDR 11 Stangenware 6 m 3,180 kg/m
218950 110 x 10 mm PN 16 SDR 11 Stangenware 12 m 3,180 kg/m
218951 110 x 10 mm PN 16 SDR 11 Ringbund 100 m 3,180 kg/m
218952 125 x 11,4 mm PN 16 SDR 11 Stangenware 6 m 4,120 kg/m
218953 125 x 11,4 mm PN 16 SDR 11 Stangenware 12 m 4,120 kg/m
218954 125 x 11,4 mm PN 16 SDR 11 Ringbund 100 m 4,120 kg/m
218955 140 x 12,7 mm PN 16 SDR 11 Stangenware 6 m 5,130 kg/m
218956 140 x 12,7 mm PN 16 SDR 11 Stangenware 12 m 5,130 kg/m
218957 140 x 12,7 mm PN 16 SDR 11 Ringbund 100 m 5,130 kg/m
218958 160 x 14,6 mm PN 16 SDR 11 Stangenware 6 m 6,740 kg/m
218959 160 x 14,6 mm PN 16 SDR 11 Stangenware 12 m 6,740 kg/m
218960 160 x 14,6 mm PN 16 SDR 11 Ringbund 100 m 6,740 kg/m
218961 180 x 16,4 mm PN 16 SDR 11 Stangenware 6 m 8,510 kg/m
218962 180 x 16,4 mm PN 16 SDR 11 Stangenware 12 m 8,510 kg/m
218963 180 x 16,4 mm PN 16 SDR 11 Ringbund 100 m 8,510 kg/m
218964 200 x 18,2 mm PN 16 SDR 11 Stangenware 6 m 10,500 kg/m
218965 200 x 18,2 mm PN 16 SDR 11 Stangenware 12 m 10,500 kg/m
218966 225 x 20,5 mm PN 16 SDR 11 Stangenware 6 m 13,300 kg/m
218967 225 x 20,5 mm PN 16 SDR 11 Stangenware 12 m 13,300 kg/m
PE 100-RC Trinkwasserrohre PN 10 SDR 17
Artikelnummer Abmessung PN SDR / Rohrreihe Lieferform Lieferlänge Gewicht
219018 25 x 1,8 mm PN 10 SDR 17 Stangenware 6 m 0,139 kg/m
219019 25 x 1,8 mm PN 10 SDR 17 Ringbund 100 m 0,139 kg/m
219020 32 x 2 mm PN 10 SDR 17 Stangenware 6 m 0,198 kg/m
219021 32 x 2 mm PN 10 SDR 17 Ringbund 100 m 0,198 kg/m
219022 40 x 2,4 mm PN 10 SDR 17 Stangenware 6 m 0,299 kg/m
219023 40 x 2,4 mm PN 10 SDR 17 Ringbund 100 m 0,299 kg/m
219024 50 x 3 mm PN 10 SDR 17 Stangenware 6 m 0,458 kg/m
219025 50 x 3 mm PN 10 SDR 17 Stangenware 12 m 0,458 kg/m
219026 50 x 3 mm PN 10 SDR 17 Ringbund 100 m 0,458 kg/m
219027 63 x 3,8 mm PN 10 SDR 17 Stangenware 6 m 0,728 kg/m
219028 63 x 3,8 mm PN 10 SDR 17 Stangenware 12 m 0,728 kg/m
219029 63 x 3,8 mm PN 10 SDR 17 Ringbund 100 m 0,728 kg/m
219030 75 x 4,5 mm PN 10 SDR 17 Stangenware 6 m 1,030 kg/m
219031 75 x 4,5 mm PN 10 SDR 17 Stangenware 12 m 1,030 kg/m
219032 75 x 4,5 mm PN 10 SDR 17 Ringbund 100 m 1,030 kg/m
219033 90 x 5,4 mm PN 10 SDR 17 Stangenware 6 m 1,470 kg/m
219034 90 x 5,4 mm PN 10 SDR 17 Stangenware 12 m 1,470 kg/m
219035 90 x 5,4 mm PN 10 SDR 17 Ringbund 100 m 1,470 kg/m
219036 110 x 6,6 mm PN 10 SDR 17 Stangenware 6 m 2,190 kg/m
219037 110 x 6,6 mm PN 10 SDR 17 Stangenware 12 m 2,190 kg/m
219038 110 x 6,6 mm PN 10 SDR 17 Ringbund 100 m 2,190 kg/m
219039 125 x 7,4 mm PN 10 SDR 17 Stangenware 6 m 2,790 kg/m
219040 125 x 7,4 mm PN 10 SDR 17 Stangenware 12 m 2,790 kg/m
219041 125 x 7,4 mm PN 10 SDR 17 Ringbund 100 m 2,790 kg/m
219042 140 x 8,3 mm PN 10 SDR 17 Stangenware 6 m 3,500 kg/m
219043 140 x 8,3 mm PN 10 SDR 17 Stangenware 12 m 3,500 kg/m
219044 140 x 8,3 mm PN 10 SDR 17 Ringbund 100 m 3,500 kg/m
219045 160 x 9,5 mm PN 10 SDR 17 Stangenware 6 m 4,570 kg/m
219046 160 x 9,5 mm PN 10 SDR 17 Stangenware 12 m 4,570 kg/m
219047 160 x 9,5 mm PN 10 SDR 17 Ringbund 100 m 4,570 kg/m
219048 180 x 10,7 mm PN 10 SDR 17 Stangenware 6 m 5,770 kg/m
219049 180 x 10,7 mm PN 10 SDR 17 Stangenware 12 m 5,770 kg/m
219050 180 x 10,7 mm PN 10 SDR 17 Ringbund 100 m 5,770 kg/m
219051 200 x 11,9 mm PN 10 SDR 17 Stangenware 6 m 7,120 kg/m
219052 200 x 11,9 mm PN 10 SDR 17 Stangenware 12 m 7,120 kg/m
219053 225 x 13,4 mm PN 10 SDR 17 Stangenware 6 m 9,030 kg/m
219054 225 x 13,4 mm PN 10 SDR 17 Stangenware 12 m 9,030 kg/m

Die Tabelle zeigt die Ringbundabmessungen für die jeweils angegebene Ringbundlänge.

SDR 11 / PN 16

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2300 mm 1650 mm 460 mm
100 m 110 mm 2450 mm 1650 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm
100 m 140 mm 3000 mm 2200 mm 730 mm
100 m 160 mm 3000 mm 2200 mm 780 mm
100 m 180 mm 3400 mm 2100 mm 670 mm

SDR 17 / PN 10

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2500 mm 1800 mm 460 mm
100 m 110 mm 2800 mm 2000 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm
