PE100-Kabelschutzrohre nach DIN 8074/8075

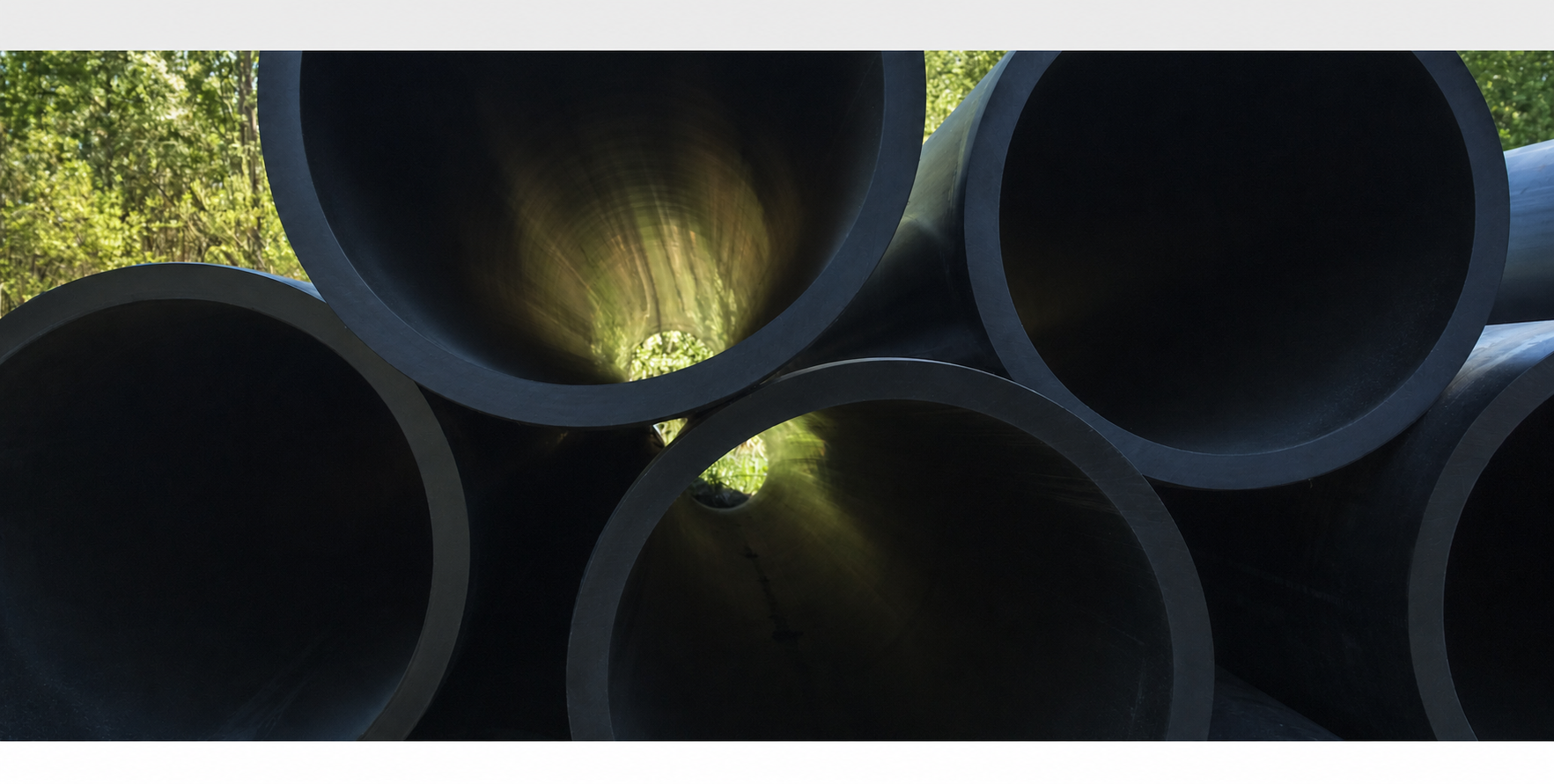

PE100-Kabelschutzrohre nach DIN 8074 und DIN 8075 als Ringbund

PE100-Kabelschutzrohre nach DIN 8074/8075 verbinden hohe Festigkeit mit guter Verarbeitbarkeit. Sie werden für belastbare Kabeltrassen im Tiefbau und in der Netzinfrastruktur eingesetzt und sind in mehreren SDR-Reihen und Lieferformen verfügbar.

Produkteigenschaften

  • Normgrundlage: DIN 8074/8075
  • Material: PE100
  • Lieferformen: Stange, Ringbund und Trommel gemäß Liefermatrix
  • Innenfläche: abhängig von der Ausführung
  • Einsatz: Energie-, Steuerungs- und Telekommunikationskabel

Artikellisten und Lieferdaten

Artikelliste SDR 11

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
219929 32 × 3,0 mm SDR 11 Stangenware 6 m 0,282 kg/m
219930 32 × 3,0 mm SDR 11 Stangenware 12 m 0,282 kg/m
219931 32 × 3,0 mm SDR 11 Ringbund 100 m 0,282 kg/m
219932 32 × 3,0 mm SDR 11 Trommel 4000 m 0,282 kg/m
219933 40 × 3,7 mm SDR 11 Stangenware 6 m 0,434 kg/m
219934 40 × 3,7 mm SDR 11 Stangenware 12 m 0,434 kg/m
219935 40 × 3,7 mm SDR 11 Ringbund 100 m 0,434 kg/m
219936 40 × 3,7 mm SDR 11 Trommel 3000 m 0,434 kg/m
219937 50 × 4,6 mm SDR 11 Stangenware 6 m 0,673 kg/m
219938 50 × 4,6 mm SDR 11 Stangenware 12 m 0,673 kg/m
219939 50 × 4,6 mm SDR 11 Ringbund 100 m 0,673 kg/m
219940 50 × 4,6 mm SDR 11 Trommel 2500 m 0,673 kg/m
219941 63 × 5,8 mm SDR 11 Stangenware 6 m 1,060 kg/m
219942 63 × 5,8 mm SDR 11 Stangenware 12 m 1,060 kg/m
219943 63 × 5,8 mm SDR 11 Ringbund 100 m 1,060 kg/m
219944 63 × 5,8 mm SDR 11 Trommel 1500 m 1,060 kg/m
219945 75 × 6,8 mm SDR 11 Stangenware 6 m 1,480 kg/m
219946 75 × 6,8 mm SDR 11 Stangenware 12 m 1,480 kg/m
219947 75 × 6,8 mm SDR 11 Ringbund 100 m 1,480 kg/m
219948 75 × 6,8 mm SDR 11 Trommel 1100 m 1,480 kg/m
219949 90 × 8,2 mm SDR 11 Stangenware 6 m 2,140 kg/m
219950 90 × 8,2 mm SDR 11 Stangenware 12 m 2,140 kg/m
219951 90 × 8,2 mm SDR 11 Ringbund 100 m 2,140 kg/m
219952 90 × 8,2 mm SDR 11 Trommel 600 m 2,140 kg/m
219953 110 × 10,0 mm SDR 11 Stangenware 6 m 3,180 kg/m
219954 110 × 10,0 mm SDR 11 Stangenware 12 m 3,180 kg/m
219955 110 × 10,0 mm SDR 11 Ringbund 100 m 3,180 kg/m
219956 110 × 10,0 mm SDR 11 Trommel 400 m 3,180 kg/m
219957 125 × 11,4 mm SDR 11 Stangenware 6 m 4,120 kg/m
219958 125 × 11,4 mm SDR 11 Stangenware 12 m 4,120 kg/m
219959 125 × 11,4 mm SDR 11 Ringbund 100 m 4,120 kg/m
219960 140 × 12,7 mm SDR 11 Stangenware 6 m 5,130 kg/m
219961 140 × 12,7 mm SDR 11 Stangenware 12 m 5,130 kg/m
219962 140 × 12,7 mm SDR 11 Ringbund 100 m 5,130 kg/m
219963 160 × 14,6 mm SDR 11 Stangenware 6 m 6,740 kg/m
219964 160 × 14,6 mm SDR 11 Stangenware 12 m 6,740 kg/m
219965 160 × 14,6 mm SDR 11 Ringbund 100 m 6,740 kg/m
219966 180 × 16,4 mm SDR 11 Stangenware 6 m 8,510 kg/m
219967 180 × 16,4 mm SDR 11 Stangenware 12 m 8,510 kg/m
219968 180 × 16,4 mm SDR 11 Ringbund 100 m 8,510 kg/m
219969 200 × 18,2 mm SDR 11 Stangenware 6 m 10,500 kg/m
219970 200 × 18,2 mm SDR 11 Stangenware 12 m 10,500 kg/m
219971 225 × 20,5 mm SDR 11 Stangenware 6 m 13,300 kg/m
219972 225 × 20,5 mm SDR 11 Stangenware 12 m 13,300 kg/m

Artikelliste SDR 17,6

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220023 32 × 2,0 mm SDR 17,6 Stangenware 6 m 0,198 kg/m
220024 32 × 2,0 mm SDR 17,6 Stangenware 12 m 0,198 kg/m
220025 32 × 2,0 mm SDR 17,6 Ringbund 100 m 0,198 kg/m
220026 40 × 2,3 mm SDR 17,6 Stangenware 6 m 0,288 kg/m
220027 40 × 2,3 mm SDR 17,6 Stangenware 12 m 0,288 kg/m
220028 40 × 2,3 mm SDR 17,6 Ringbund 100 m 0,288 kg/m
220029 50 × 2,9 mm SDR 17,6 Stangenware 6 m 0,445 kg/m
220030 50 × 2,9 mm SDR 17,6 Stangenware 12 m 0,445 kg/m
220031 50 × 2,9 mm SDR 17,6 Ringbund 100 m 0,445 kg/m
220032 63 × 3,6 mm SDR 17,6 Stangenware 6 m 0,695 kg/m
220033 63 × 3,6 mm SDR 17,6 Stangenware 12 m 0,695 kg/m
220034 63 × 3,6 mm SDR 17,6 Ringbund 100 m 0,695 kg/m
220035 75 × 4,3 mm SDR 17,6 Stangenware 6 m 0,987 kg/m
220036 75 × 4,3 mm SDR 17,6 Stangenware 12 m 0,987 kg/m
220037 75 × 4,3 mm SDR 17,6 Ringbund 100 m 0,987 kg/m
220038 90 × 5,1 mm SDR 17,6 Stangenware 6 m 1,400 kg/m
220039 90 × 5,1 mm SDR 17,6 Stangenware 12 m 1,400 kg/m
220040 90 × 5,1 mm SDR 17,6 Ringbund 100 m 1,400 kg/m
220041 110 × 6,3 mm SDR 17,6 Stangenware 6 m 2,100 kg/m
220042 110 × 6,3 mm SDR 17,6 Stangenware 12 m 2,100 kg/m
220043 110 × 6,3 mm SDR 17,6 Ringbund 100 m 2,100 kg/m
220044 125 × 7,1 mm SDR 17,6 Stangenware 6 m 2,690 kg/m
220045 125 × 7,1 mm SDR 17,6 Stangenware 12 m 2,690 kg/m
220046 140 × 8,0 mm SDR 17,6 Stangenware 6 m 3,370 kg/m
220047 140 × 8,0 mm SDR 17,6 Stangenware 12 m 3,370 kg/m
220048 160 × 9,1 mm SDR 17,6 Stangenware 6 m 4,400 kg/m
220049 160 × 9,1 mm SDR 17,6 Stangenware 12 m 4,400 kg/m
220050 180 × 10,2 mm SDR 17,6 Stangenware 6 m 5,540 kg/m
220051 180 × 10,2 mm SDR 17,6 Stangenware 12 m 5,540 kg/m
220052 200 × 11,4 mm SDR 17,6 Stangenware 6 m 6,860 kg/m
220053 200 × 11,4 mm SDR 17,6 Stangenware 12 m 6,860 kg/m
220054 225 × 12,8 mm SDR 17,6 Stangenware 6 m 8,640 kg/m
220055 225 × 12,8 mm SDR 17,6 Stangenware 12 m 8,640 kg/m

Artikelliste SDR 17

Artikelnummer Abmessung SDR Lieferform Lieferlänge Gewicht
220106 32 × 2,0 mm SDR 17 Stangenware 6 m 0,198 kg/m
220107 32 × 2,0 mm SDR 17 Stangenware 12 m 0,198 kg/m
220108 32 × 2,0 mm SDR 17 Ringbund 100 m 0,198 kg/m
220109 40 × 2,4 mm SDR 17 Stangenware 6 m 0,299 kg/m
220110 40 × 2,4 mm SDR 17 Stangenware 12 m 0,299 kg/m
220111 40 × 2,4 mm SDR 17 Ringbund 100 m 0,299 kg/m
220112 50 × 3,0 mm SDR 17 Stangenware 6 m 0,458 kg/m
220113 50 × 3,0 mm SDR 17 Stangenware 12 m 0,458 kg/m
220114 50 × 3,0 mm SDR 17 Ringbund 100 m 0,458 kg/m
220115 63 × 3,8 mm SDR 17 Stangenware 6 m 0,728 kg/m
220116 63 × 3,8 mm SDR 17 Stangenware 12 m 0,728 kg/m
220117 63 × 3,8 mm SDR 17 Ringbund 100 m 0,728 kg/m
220118 75 × 4,5 mm SDR 17 Stangenware 6 m 1,030 kg/m
220119 75 × 4,5 mm SDR 17 Stangenware 12 m 1,030 kg/m
220120 75 × 4,5 mm SDR 17 Ringbund 100 m 1,030 kg/m
220121 90 × 5,4 mm SDR 17 Stangenware 6 m 1,470 kg/m
220122 90 × 5,4 mm SDR 17 Stangenware 12 m 1,470 kg/m
220123 90 × 5,4 mm SDR 17 Ringbund 100 m 1,470 kg/m
220124 110 × 6,6 mm SDR 17 Stangenware 6 m 2,190 kg/m
220125 110 × 6,6 mm SDR 17 Stangenware 12 m 2,190 kg/m
220126 110 × 6,6 mm SDR 17 Ringbund 100 m 2,190 kg/m
220127 125 × 7,4 mm SDR 17 Stangenware 6 m 2,790 kg/m
220128 125 × 7,4 mm SDR 17 Stangenware 12 m 2,790 kg/m
220129 140 × 8,3 mm SDR 17 Stangenware 6 m 3,500 kg/m
220130 140 × 8,3 mm SDR 17 Stangenware 12 m 3,500 kg/m
220131 160 × 9,5 mm SDR 17 Stangenware 6 m 4,570 kg/m
220132 160 × 9,5 mm SDR 17 Stangenware 12 m 4,570 kg/m
220133 180 × 10,7 mm SDR 17 Stangenware 6 m 5,770 kg/m
220134 180 × 10,7 mm SDR 17 Stangenware 12 m 5,770 kg/m
220135 200 × 11,9 mm SDR 17 Stangenware 6 m 7,120 kg/m
220136 200 × 11,9 mm SDR 17 Stangenware 12 m 7,120 kg/m
220137 225 × 13,4 mm SDR 17 Stangenware 6 m 9,030 kg/m
220138 225 × 13,4 mm SDR 17 Stangenware 12 m 9,030 kg/m

Lieferformen, Ringbund- und Trommelabmessungen

Außendurchmesser Stangen
SDR 11, SDR 17, SDR 17,6		 Ringbund
SDR 11		 Ringbund
SDR 17, SDR 17,6		 Trommel
SDR 11
32 mm 6 oder 12 m 100 m 100 m 4.000 m
40 mm 6 oder 12 m 100 m 100 m 3.000 m
50 mm 6 oder 12 m 100 m 100 m 2.500 m
63 mm 6 oder 12 m 100 m 100 m 1.500 m
75 mm 6 oder 12 m 100 m 100 m 1.100 m
90 mm 6 oder 12 m 100 m 100 m 600 m
110 mm 6 oder 12 m 100 m 100 m 400 m
125 mm 6 oder 12 m 100 m – –
140 mm 6 oder 12 m 100 m – –
160 mm 6 oder 12 m 100 m – –
180 mm 6 oder 12 m 100 m – –
200 mm 6 oder 12 m – – –
225 mm 6 oder 12 m – – –

Projektbezogene Auswahl

Für ein belastbares Angebot benötigen wir die gewünschte Ausführung und Abmessung, die Bedarfslänge beziehungsweise Stückzahl, den Lieferort und den gewünschten Liefertermin. Soweit vorhanden, können zusätzlich Leistungsverzeichnis oder technische Spezifikation übermittelt werden.

Häufige Fragen

Welche Ausführung passt zum Projekt?

Maßgeblich sind Anwendung, Abmessung, Druck- beziehungsweise SDR-Reihe, Lieferform, Verlegebedingungen und die technischen Vorgaben des Projekts.

Welche Angaben werden für ein Angebot benötigt?

Benötigt werden Produktvariante, Abmessung, Menge oder Bedarfslänge, Lieferort und Wunschtermin. Zusätzliche technische Anforderungen sollten direkt mitgesendet werden.
