PE100-Industrierohre

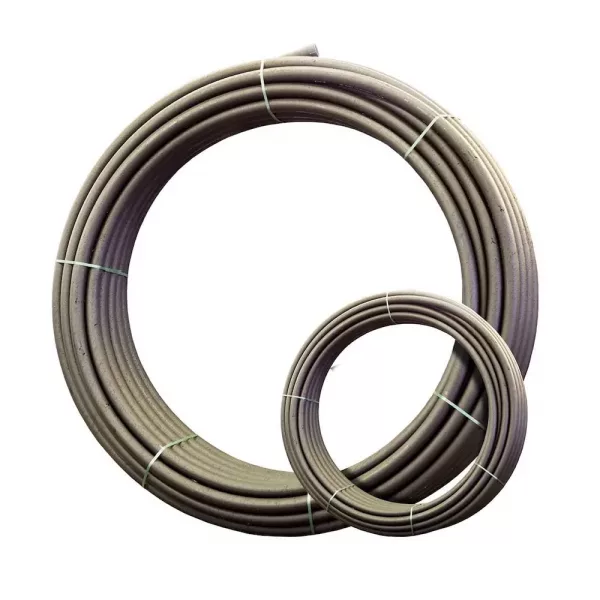

PE100-Industrierohre als Ringbund

PE100-Industrierohre sind für Prozess- und Betriebsmedien sowie projektbezogene Rohrleitungssysteme ausgelegt. Die verfügbaren Druck- und SDR-Reihen sowie die Ringbundabmessungen sind in den folgenden Tabellen zusammengeführt.

Produkteigenschaften

  • Material: PE100
  • Druckstufen und SDR-Reihen gemäß Artikelliste
  • Lieferformen: Stangenware und Ringbund gemäß Tabelle
  • Einsatz: industrielle Rohrleitungssysteme
  • Auswahl: nach Medium, Druck, Temperatur und Einbausituation

Artikellisten und Lieferdaten

Artikelliste PN 16 / SDR 11

Artikelnummer Abmessung PN SDR Lieferform Lieferlänge Gewicht
220608 20 x 2,0 mm PN 16 SDR 11 Stangenware 6 m 0,118 kg/m
220609 20 x 2,0 mm PN 16 SDR 11 Ringbund 100 m 0,118 kg/m
220610 25 x 2,3 mm PN 16 SDR 11 Stangenware 6 m 0,173 kg/m
220611 25 x 2,3 mm PN 16 SDR 11 Ringbund 100 m 0,173 kg/m
220612 32 x 2,9 mm PN 16 SDR 11 Stangenware 6 m 0,282 kg/m
220613 32 x 2,9 mm PN 16 SDR 11 Ringbund 100 m 0,282 kg/m
220614 40 x 3,6 mm PN 16 SDR 11 Stangenware 6 m 0,434 kg/m
220615 40 x 3,6 mm PN 16 SDR 11 Ringbund 100 m 0,434 kg/m
220616 50 x 4,5 mm PN 16 SDR 11 Stangenware 6 m 0,673 kg/m
220617 50 x 4,5 mm PN 16 SDR 11 Stangenware 12 m 0,673 kg/m
220618 50 x 4,5 mm PN 16 SDR 11 Ringbund 100 m 0,673 kg/m
220619 63 x 5,7 mm PN 16 SDR 11 Stangenware 6 m 1,060 kg/m
220620 63 x 5,7 mm PN 16 SDR 11 Stangenware 12 m 1,060 kg/m
220621 63 x 5,7 mm PN 16 SDR 11 Ringbund 100 m 1,060 kg/m
220622 75 x 6,8 mm PN 16 SDR 11 Stangenware 6 m 1,480 kg/m
220623 75 x 6,8 mm PN 16 SDR 11 Stangenware 12 m 1,480 kg/m
220624 75 x 6,8 mm PN 16 SDR 11 Ringbund 100 m 1,480 kg/m
220625 90 x 8,2 mm PN 16 SDR 11 Stangenware 6 m 2,140 kg/m
220626 90 x 8,2 mm PN 16 SDR 11 Stangenware 12 m 2,140 kg/m
220627 90 x 8,2 mm PN 16 SDR 11 Ringbund 100 m 2,140 kg/m
220628 110 x 10,0 mm PN 16 SDR 11 Stangenware 6 m 3,180 kg/m
220629 110 x 10,0 mm PN 16 SDR 11 Stangenware 12 m 3,180 kg/m
220630 110 x 10,0 mm PN 16 SDR 11 Ringbund 100 m 3,180 kg/m
220631 125 x 11,4 mm PN 16 SDR 11 Stangenware 6 m 4,120 kg/m
220632 125 x 11,4 mm PN 16 SDR 11 Stangenware 12 m 4,120 kg/m
220633 125 x 11,4 mm PN 16 SDR 11 Ringbund 100 m 4,120 kg/m
220634 140 x 12,7 mm PN 16 SDR 11 Stangenware 6 m 5,130 kg/m
220635 140 x 12,7 mm PN 16 SDR 11 Stangenware 12 m 5,130 kg/m
220636 140 x 12,7 mm PN 16 SDR 11 Ringbund 100 m 5,130 kg/m
220637 160 x 14,6 mm PN 16 SDR 11 Stangenware 6 m 6,740 kg/m
220638 160 x 14,6 mm PN 16 SDR 11 Stangenware 12 m 6,740 kg/m
220639 160 x 14,6 mm PN 16 SDR 11 Ringbund 100 m 6,740 kg/m
220640 180 x 16,4 mm PN 16 SDR 11 Stangenware 6 m 8,510 kg/m
220641 180 x 16,4 mm PN 16 SDR 11 Stangenware 12 m 8,510 kg/m
220642 180 x 16,4 mm PN 16 SDR 11 Ringbund 100 m 8,510 kg/m
220643 200 x 18,2 mm PN 16 SDR 11 Stangenware 6 m 10,500 kg/m
220644 200 x 18,2 mm PN 16 SDR 11 Stangenware 12 m 10,500 kg/m
220645 225 x 20,5 mm PN 16 SDR 11 Stangenware 6 m 13,300 kg/m
220646 225 x 20,5 mm PN 16 SDR 11 Stangenware 12 m 13,300 kg/m

Artikelliste PN 10 / SDR 17

Artikelnummer Abmessung PN SDR Lieferform Lieferlänge Gewicht
220697 25 x 1,8 mm PN 10 SDR 17 Stangenware 6 m 0,139 kg/m
220698 25 x 1,8 mm PN 10 SDR 17 Ringbund 100 m 0,139 kg/m
220699 32 x 2,0 mm PN 10 SDR 17 Stangenware 6 m 0,198 kg/m
220700 32 x 2,0 mm PN 10 SDR 17 Ringbund 100 m 0,198 kg/m
220701 40 x 2,4 mm PN 10 SDR 17 Stangenware 6 m 0,299 kg/m
220702 40 x 2,4 mm PN 10 SDR 17 Ringbund 100 m 0,299 kg/m
220703 50 x 3,0 mm PN 10 SDR 17 Stangenware 6 m 0,458 kg/m
220704 50 x 3,0 mm PN 10 SDR 17 Stangenware 12 m 0,458 kg/m
220705 50 x 3,0 mm PN 10 SDR 17 Ringbund 100 m 0,458 kg/m
220706 63 x 3,8 mm PN 10 SDR 17 Stangenware 6 m 0,728 kg/m
220707 63 x 3,8 mm PN 10 SDR 17 Stangenware 12 m 0,728 kg/m
220708 63 x 3,8 mm PN 10 SDR 17 Ringbund 100 m 0,728 kg/m
220709 75 x 4,5 mm PN 10 SDR 17 Stangenware 6 m 1,030 kg/m
220710 75 x 4,5 mm PN 10 SDR 17 Stangenware 12 m 1,030 kg/m
220711 75 x 4,5 mm PN 10 SDR 17 Ringbund 100 m 1,030 kg/m
220712 90 x 5,4 mm PN 10 SDR 17 Stangenware 6 m 1,470 kg/m
220713 90 x 5,4 mm PN 10 SDR 17 Stangenware 12 m 1,470 kg/m
220714 90 x 5,4 mm PN 10 SDR 17 Ringbund 100 m 1,470 kg/m
220715 110 x 6,6 mm PN 10 SDR 17 Stangenware 6 m 2,190 kg/m
220716 110 x 6,6 mm PN 10 SDR 17 Stangenware 12 m 2,190 kg/m
220717 110 x 6,6 mm PN 10 SDR 17 Ringbund 100 m 2,190 kg/m
220718 125 x 7,4 mm PN 10 SDR 17 Stangenware 6 m 2,790 kg/m
220719 125 x 7,4 mm PN 10 SDR 17 Stangenware 12 m 2,790 kg/m
220720 125 x 7,4 mm PN 10 SDR 17 Ringbund 100 m 2,790 kg/m
220721 140 x 8,3 mm PN 10 SDR 17 Stangenware 6 m 3,500 kg/m
220722 140 x 8,3 mm PN 10 SDR 17 Stangenware 12 m 3,500 kg/m
220723 140 x 8,3 mm PN 10 SDR 17 Ringbund 100 m 3,500 kg/m
220724 160 x 9,5 mm PN 10 SDR 17 Stangenware 6 m 4,570 kg/m
220725 160 x 9,5 mm PN 10 SDR 17 Stangenware 12 m 4,570 kg/m
220726 160 x 9,5 mm PN 10 SDR 17 Ringbund 100 m 4,570 kg/m
220727 180 x 10,7 mm PN 10 SDR 17 Stangenware 6 m 5,770 kg/m
220728 180 x 10,7 mm PN 10 SDR 17 Stangenware 12 m 5,770 kg/m
220729 180 x 10,7 mm PN 10 SDR 17 Ringbund 100 m 5,770 kg/m
220730 200 x 11,9 mm PN 10 SDR 17 Stangenware 6 m 7,120 kg/m
220731 200 x 11,9 mm PN 10 SDR 17 Stangenware 12 m 7,120 kg/m
220732 225 x 13,4 mm PN 10 SDR 17 Stangenware 6 m 9,030 kg/m
220733 225 x 13,4 mm PN 10 SDR 17 Stangenware 12 m 9,030 kg/m

Ringbundabmessungen PN 16 / SDR 11

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2300 mm 1650 mm 460 mm
100 m 110 mm 2450 mm 1650 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm
100 m 140 mm 3000 mm 2200 mm 730 mm
100 m 160 mm 3000 mm 2200 mm 780 mm
100 m 180 mm 3400 mm 2100 mm 670 mm

Ringbundabmessungen PN 10 / SDR 17

Ringbundlänge Rohr-Außendurchmesser Ringbund-Außendurchmesser Kerndurchmesser Ringbundbreite
100 m 20 mm 720 mm 500 mm 210 mm
100 m 25 mm 800 mm 500 mm 250 mm
100 m 32 mm 1200 mm 800 mm 250 mm
100 m 40 mm 1220 mm 840 mm 300 mm
100 m 50 mm 1400 mm 1000 mm 390 mm
100 m 63 mm 2000 mm 1500 mm 340 mm
100 m 75 mm 2000 mm 1500 mm 420 mm
100 m 90 mm 2500 mm 1800 mm 460 mm
100 m 110 mm 2800 mm 2000 mm 500 mm
100 m 125 mm 3000 mm 2000 mm 560 mm

Projektbezogene Auswahl

Für ein belastbares Angebot benötigen wir die gewünschte Ausführung und Abmessung, die Bedarfslänge beziehungsweise Stückzahl, den Lieferort und den gewünschten Liefertermin. Soweit vorhanden, können zusätzlich Leistungsverzeichnis oder technische Spezifikation übermittelt werden.

Häufige Fragen

Welche Ausführung passt zum Projekt?

Maßgeblich sind Anwendung, Abmessung, Druck- beziehungsweise SDR-Reihe, Lieferform, Verlegebedingungen und die technischen Vorgaben des Projekts.

Welche Angaben werden für ein Angebot benötigt?

Benötigt werden Produktvariante, Abmessung, Menge oder Bedarfslänge, Lieferort und Wunschtermin. Zusätzliche technische Anforderungen sollten direkt mitgesendet werden.
